Mạch Điều Khiển Động Cơ L298 DC Motor Driver có khả năng điều khiển 2 động cơ DC, dòng tối đa 2A mỗi động cơ, mạch tích hợp diod bảo vệ và IC nguồn 7805 giúp cấp nguồn 5VDC cho các module khác (chỉ sử dụng 5V này nếu nguồn cấp <12VDC).
Mạch Điều Khiển Động Cơ L298 DC Motor Driver
Thông số kỹ thuật: Mạch điều khiển động cơ L298
- IC chính: L298 - Dual Full Bridge Driver
- Điện áp đầu vào: 5~30VDC
- Công suất tối đa: 25W 1 cầu (lưu ý công suất = dòng điện x điện áp nên áp cấp vào càng cao, dòng càng nhỏ, công suất có định 25W).
- Dòng tối đa cho mỗi cầu H là: 2A
- Mức điện áp logic: Low -0.3V~1.5V, High: 2.3V~Vss
- Kích thước: 43x43x27mm
Mạch Điều Khiển Động Cơ L298 DC Motor Driver

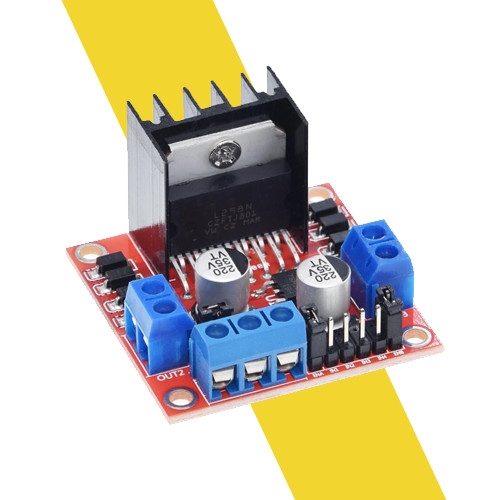

Mạch Điều Khiển Động Cơ L298 DC Motor Driver có thể điều khiển 2 động cơ DC hoặc 1 động cơ bước, có 4 lỗ nằm ở 4 góc thuận tiện cho người sử dụng cố định vị trí của module.

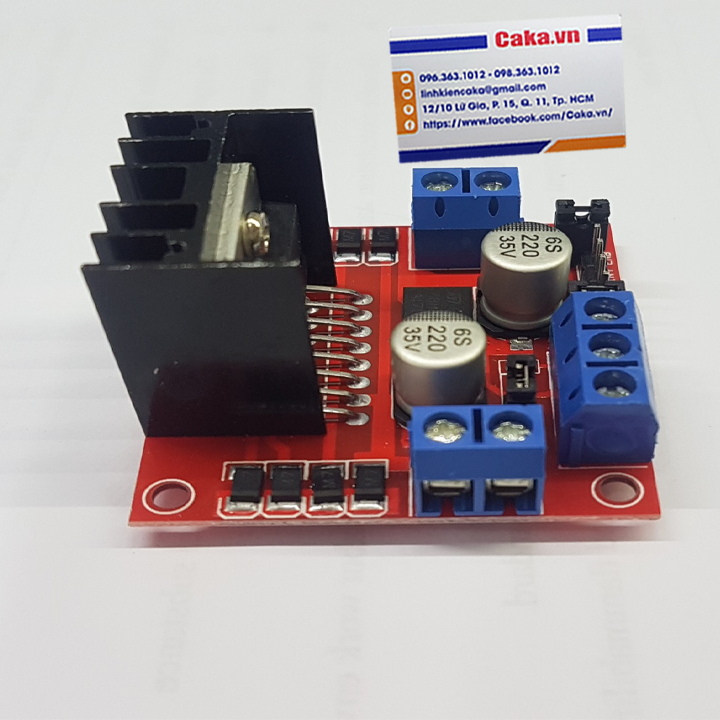

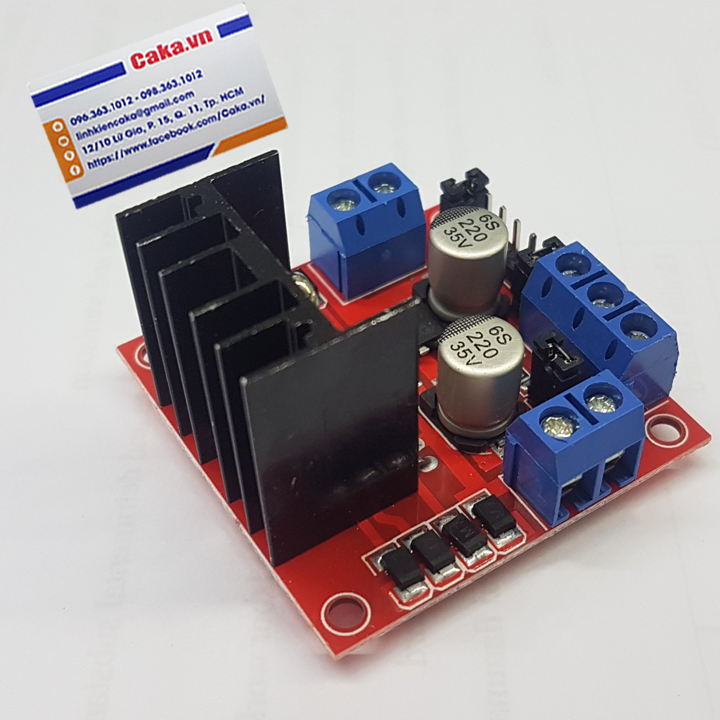

Mạch cầu H điều khiển động cơ L298 có gắn tản nhiệt chống nóng cho IC, giúp IC có thể điều khiển với dòng đỉnh đạt 2A.
Mạch Điều Khiển Động Cơ L298 DC Motor Driver
Mạch điều khiển động cơ L298
Để dễ dàng sử dụng động cơ, chúng ta sẽ sử dụng mạch Driver. Ở đây, mình sẽ dùng L298 vì nó có thể dùng cho 2 động cơ phù hợp với các dự án xe sử dụng Arduino, RaspberryPi… Ngoài ra, các bạn còn có thể sử dụng Driver Shield cho Arduino hoặc sử dụng Driver 1 Motor.
Bán Mạch điều khiển động cơ L298 giá rẻ Tại Tphcm

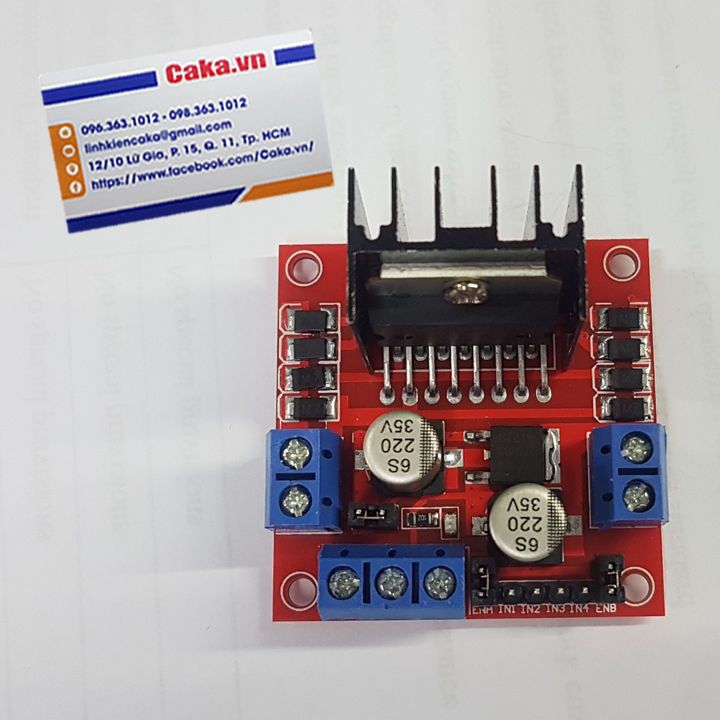

Chức năng các chân của Mạch điều khiển động cơ L298
- 4 chân INPUT: IN1, IN2, IN3, IN4 được nối lần lượt với các chân 5, 7, 10, 12 của L298. Đây là các chân nhận tín hiệu điều khiển.

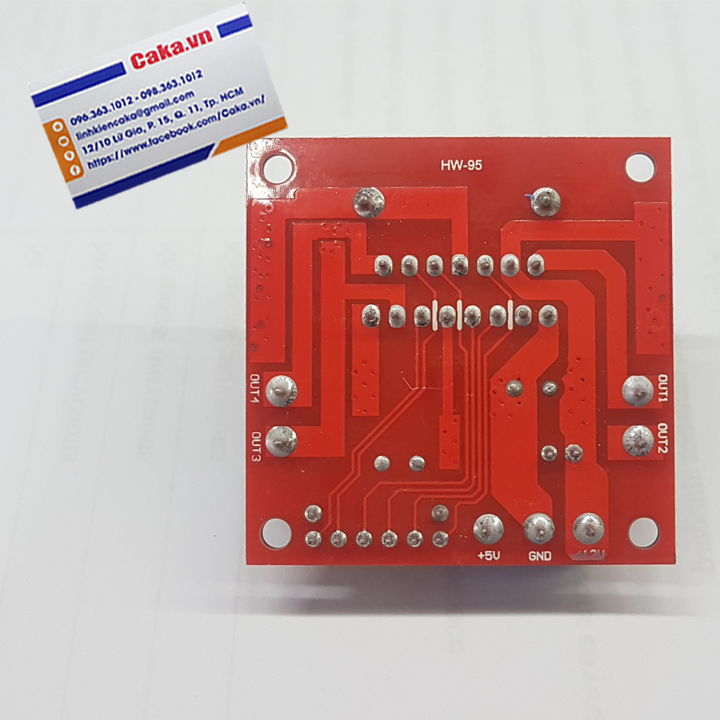

- 4 chân OUTUT: OUT1, OUT2, OUT3, OUT4 (tương ứng với các chân INPUT) được nối với các chân 2, 3,13,14 của L298. Các chân này sẽ được nối với động cơ.
- Hai chân ENA và ENB dùng để điều khiển mạch cầu H trong L298. Nếu ở mức logic “1” (nối với nguồn 5V) cho phép mạch cầu H hoạt động, nếu ở mức logic “0” thì mạch cầu H không hoạt động.
Mạch Điều Khiển Động Cơ L298 DC Motor Driver
