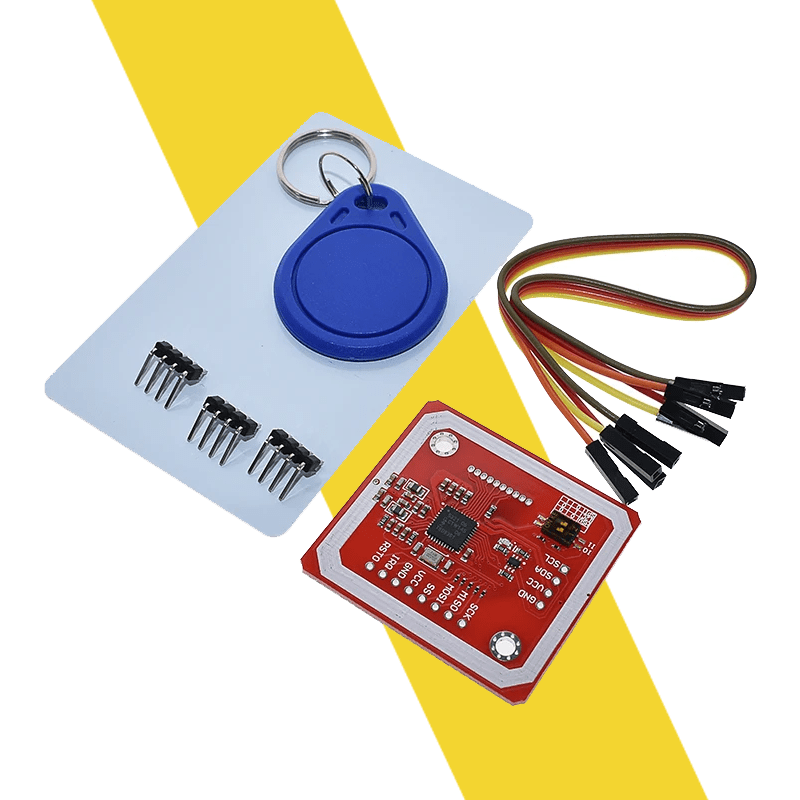

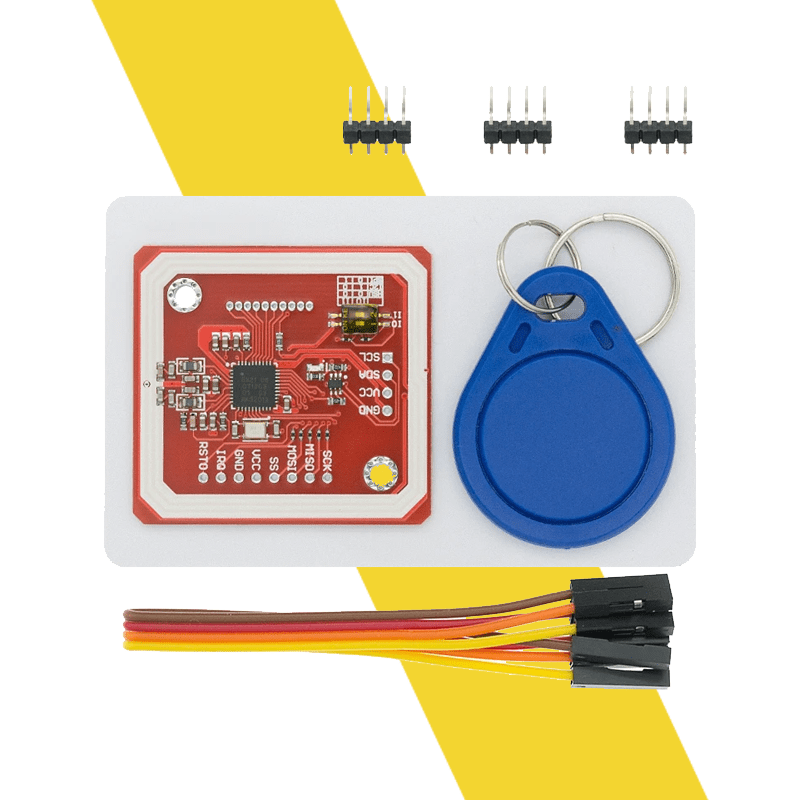

Mạch RFID NFC PN532 13.56Mhz

Giới thiệu

Mạch RFID NFC PN532 13.56Mhz là một trong những module phổ biến nhất cho các ứng dụng nhận diện và giao tiếp không dây. Hoạt động ở tần số 13.56MHz, PN532 hỗ trợ cả RFID và NFC, mang đến khả năng đọc và ghi thẻ một cách nhanh chóng và hiệu quả.

Tính năng nổi bật

1. Đọc và ghi thẻ NFC/RFID: Hỗ trợ nhiều loại thẻ NFC và RFID, bao gồm thẻ MIFARE, FeliCa, và thẻ ISO14443.

2. Giao tiếp linh hoạt: Cung cấp nhiều phương thức giao tiếp như I2C, SPI, và UART, dễ dàng tích hợp với các vi điều khiển như Arduino và Raspberry Pi.
3. Khoảng cách đọc tối ưu: Với thiết kế anten tốt, module có thể đọc thẻ ở khoảng cách lên đến 5 cm, tùy thuộc vào loại thẻ.
4. Thư viện hỗ trợ phong phú: Có sẵn thư viện và tài liệu hướng dẫn chi tiết, giúp việc lập trình trở nên đơn giản và nhanh chóng.

Ứng dụng

Mạch RFID NFC PN532 13.56Mhz thường được sử dụng trong:

• Hệ thống thanh toán không tiếp xúc: Dùng cho các ứng dụng thanh toán và kiểm soát ra vào.
• Quản lý tài sản: Theo dõi và quản lý hàng hóa, thiết bị.
• Dự án DIY: Dùng trong các dự án Arduino hoặc Raspberry Pi để phát triển ứng dụng NFC.

Hướng dẫn sử dụng

1. Kết nối mạch: Kết nối PN532 với vi điều khiển qua các chân tương ứng (I2C, SPI hoặc UART).
2. Cài đặt thư viện: Tải và cài đặt thư viện PN532 trên môi trường lập trình (như Arduino IDE).
3. Lập trình và kiểm tra: Viết mã để đọc và ghi dữ liệu từ thẻ NFC/RFID, sau đó kiểm tra hoạt động.

Tài liệu tham khảo

• Datasheet PN532
• Code mẫu Arduino
• Hướng dẫn sử dụng

Thông số kỹ thuật:

• Nguồn sử dụng: 2.7~5.5VDC
• Chuẩn giao tiếp:
  • I2C: TTL 3.3~5VDC
  • UART: TTL 3.3~5VDC
  • SPI: TTL 3.3VDC (lưu ý với chuẩn SPI không cấp > 3.3VDC)
• Hỗ trợ đọc/ghi các chuẩn thẻ RFID NFC:
  • ISO/IEC 14443A/MIFARE Reader/Writer
  • FeliCa Reader/Writer
  • ISO/IEC 14443B Reader/Writer
  • ISO/IEC 14443A/MIFARE Card MIFARE Classic 1K or MIFARE Classic 4K card
  • emulation mode
  • FeliCa Card emulation
  • ISO/IEC 18092, ECMA 340 Peer-to-Peer
• Tích hợp Anten trên PCB
• Khoảng cách nhận thẻ: 5~7cm
• Tích hợp IC chuyển mức logic cho 2 chuẩn I2C và UART.
• Works as a 1443-A card or a virtual card
• Supports NFC with Android phone
• Kích thước: 62 x 62mm
