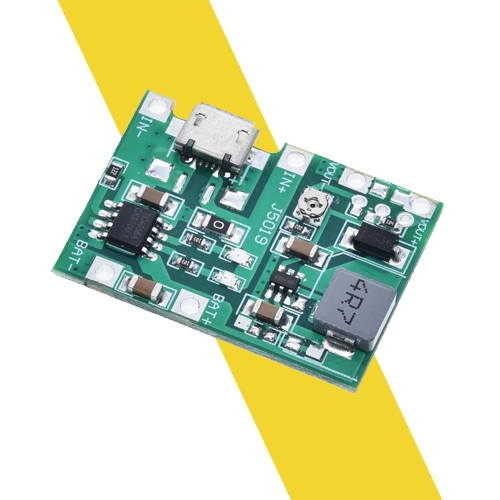

Mạch sạc pin Lithium 18650 tích hợp tăng áp

Mạch sạc pin Lithium 18650 tích hợp tăng áp được sử dụng trong các ứng dụng cấp nguồn bằng pin Lithium (Pin Lipo, 18650,...), mạch là sự kết hợp giữa IC sạc pin TP4056 và mạch nâng áp công suất đầu ra 7W với giải điện áp đầu ra linh hoạt 4.3~27VDC.

Lưu ý:

  • Khi thấy nguồn đầu ra bị sụt áp thì nên ngắt nguồn và sạc pin để tránh làm hư pin vì mạch chỉ có chức năng sạc pin chứ không có chức năng bảo vệ pin khi điện áp thấp.
  • Công suất của mạch là 7W, không sử dụng quá công suất định mức sẽ làm cháy mạch (ví dụ nối vào motor khi khởi động dòng đề của motor lớn hơn 7W sẽ làm cháy mạch), cách tính dòng điện đầu ra tối đa: 5VDC (7/5=1.4A), 12VDC (7/12=0.6A),...

Thông số kỹ thuật:

  • Nguồn đầu vào: 4.5~8VDC (recommended 5VDC)
  • Dòng sạc : 1A
  • Điện áp khi pin đầy: 4.2VDC
  • Điện áp đầu ra Vout: 4.3~27VDC (điều chỉnh bằng biến trở)
  • Công suất đầu ra tối đa: 7W

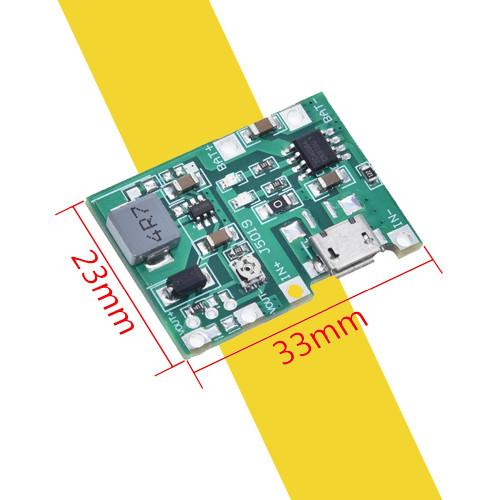

  • Kích thước: 33 x 23mm

Điện áp đầu vào 4,5-8V

Điện áp đầu ra có thể được điều chỉnh liên tục 4.3-27V

(4.3V trở lên và mọi điện áp dưới 27V có thể tự điều chỉnh

Tăng ngược chiều kim đồng hồ)

Sạc điện áp 4.2V dòng sạc  lên đến 1A

Dòng xả lên đến 2A. Dòng điện đầu ra được tính bằng chính nó.

Tham chiếu đầu ra tối đa hiện tại 5V 1.4A,  9V 0.8A,  12V 0.6A

Dòng tĩnh khoảng 0,5 mA

Bảo vệ quá mức

Bảo vệ quá mức là không có sẵn (có thể nói rằng có tăng cường cắt 2V

Nhưng đầu ra không bị chặn, vẫn còn 2V)

Cut-off boost 2V, tùy theo tình huống, có nên thêm bảng bảo vệ

Kích thước 3,3X2,3X0,9

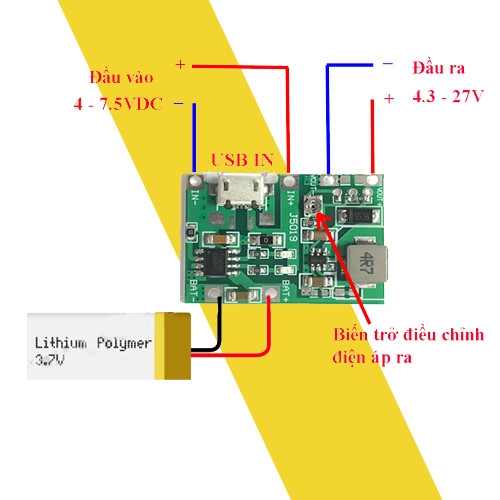

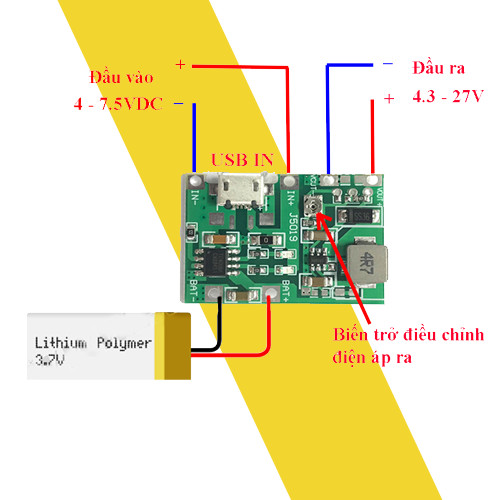

Ví dụ, kết thúc VIN + với bảng điều khiển năng lượng mặt trời 5V. Thiết bị đầu cuối BAT + có thể xuất 4.2V để sạc pin 3.7V 18650.

Thiết bị đầu cuối OUT + có thể xuất ra một điện áp có thể điều chỉnh.
