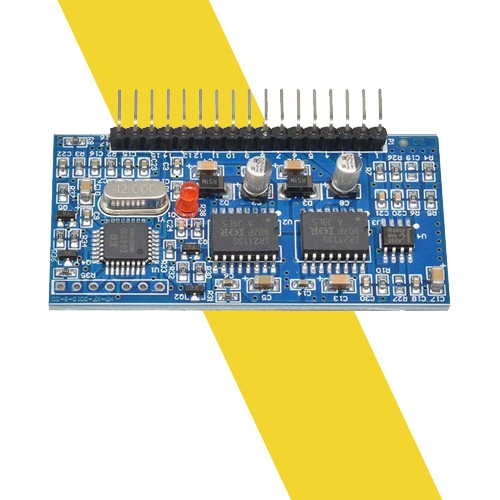

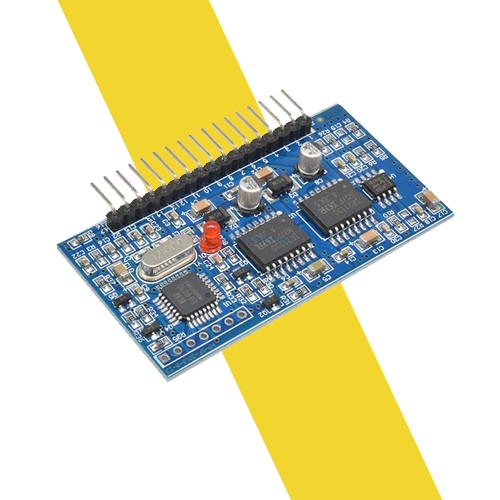

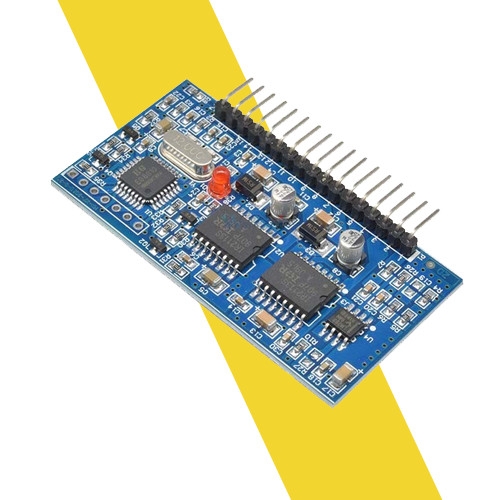

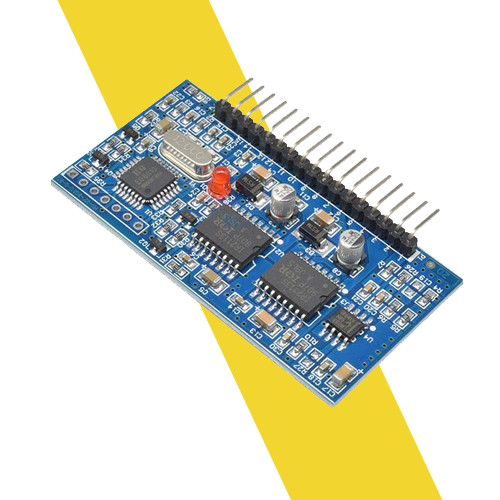

Module mạch tạo xung sin EGS002-EG8010 là sản phẩm chuyên được sử dụng tạo xung sin phục vụ cho thí nghiệm, DIY, trong các sản phẩm điện tử,...
Mạch Tạo Xung Sin EGS002-EG8010 là dòng vi điều khiển tạo sóng sin. Mạch được áp dụng để chuyển đổi DC-DC-AC hai giai đoạn , hoặc DC-AC trực tiếp. Chip sử dụng dao động thạch anh 12MHz bên ngoài, mạch tạo ra sóng sin tinh khiết với tần số 50-60HZ. Chip sử dụng công nghệ CMOS, kết hợp với mạch băm xung SPWM điều khiển thời gian, chế độ khởi động mềm, mạch bảo vệ và RS232 giao tiếp.
Sản phẩm có kích thước rất nhỏ gọn và dễ dàng sử dụng trong các mạch điện tử cũng như trong việc chuyển đổi dòng điện, điều khiển tín hiệu,...

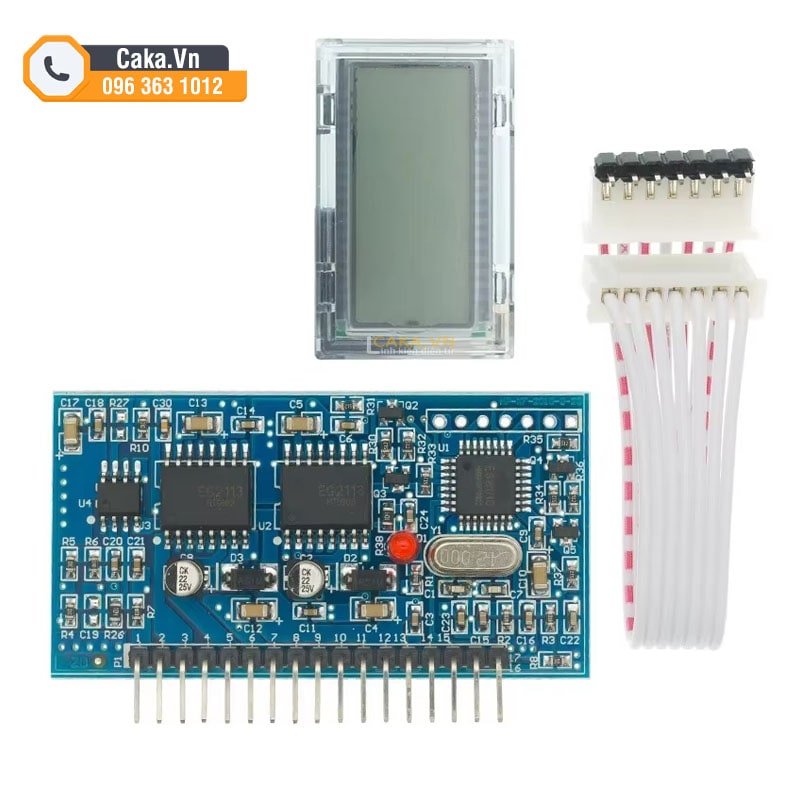

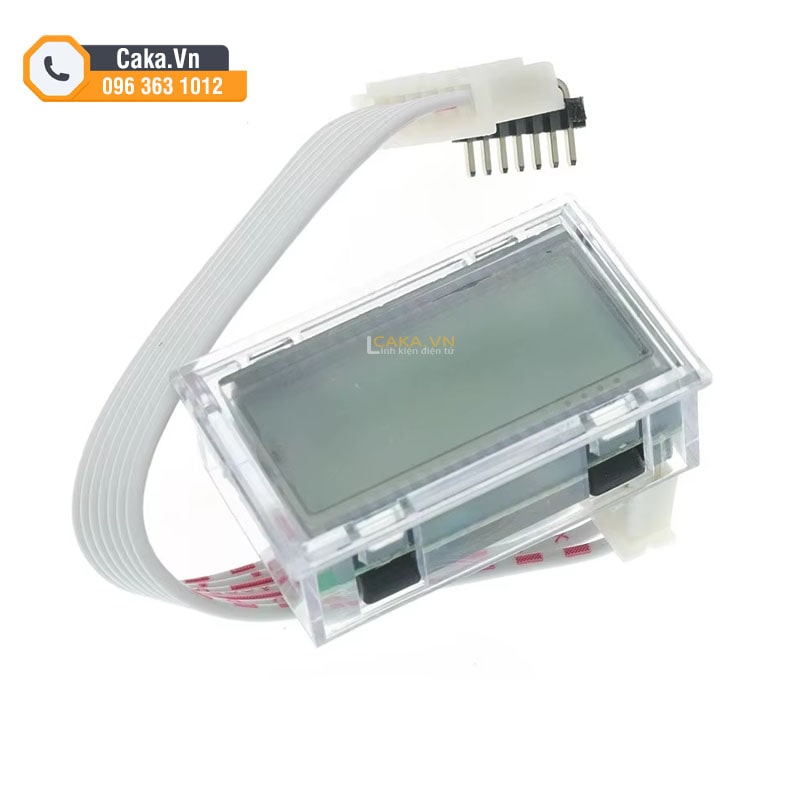

Màn hình hiển thị: Màn hình LCD EGS002
Thông số kỹ thuật.
- Điện áp ngõ vào: DC380V.
- Điện áp ngõ vào: AC16V.
- Điện áp ngõ ra: AC220V.
- Tần số ra: 50/60HZ

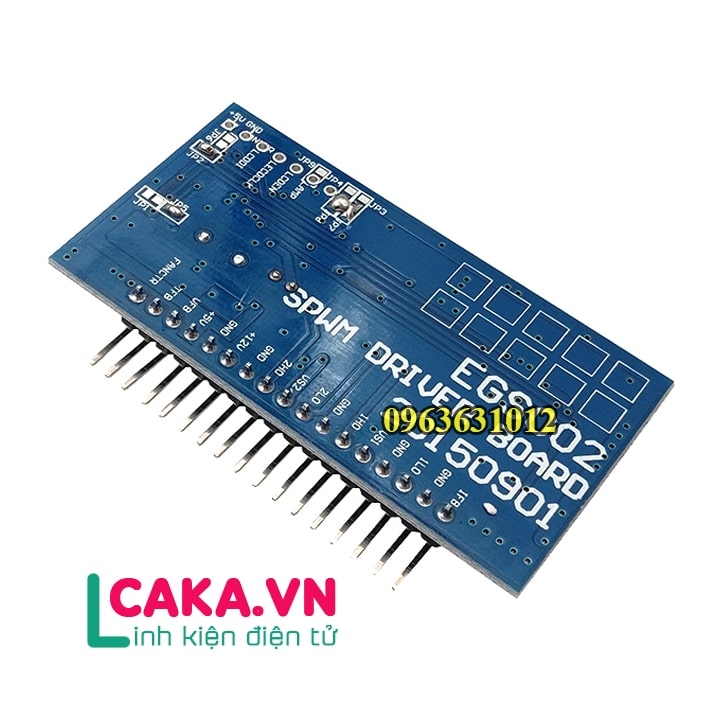

Mạch Tạo Xung Sin EGS002 EG8010 IR2110
Đặc điểm Mạch EGS002 EG8010 IR2110.
- Hoạt động với nguồn 5V
- Chân số 4 điều chính tần số sóng SIN
- Điều chế một cực và hai cực
- Thạch anh dao động 12MHz
- Tần số sóng mang PWM 23.4KHz
- Xử lý thời gian thực của điện áp, dòng và nhiệt độ thông tin phản hồi
- Quá áp, dưới điện áp, quá dòng, qua chức năng bảo vệ quá nhiệt
- Đặt thời gian đáp ứng pin chế độ khởi động mềm 1S
- Cài đặt truyền thông cổng nối tiếp và điện áp đầu ra, tần số và các thông số khác
- External serial 128 * 32 LCD hiển thị biến tần điện áp, tần số, nhiệt độ, và thông tin dòng điện

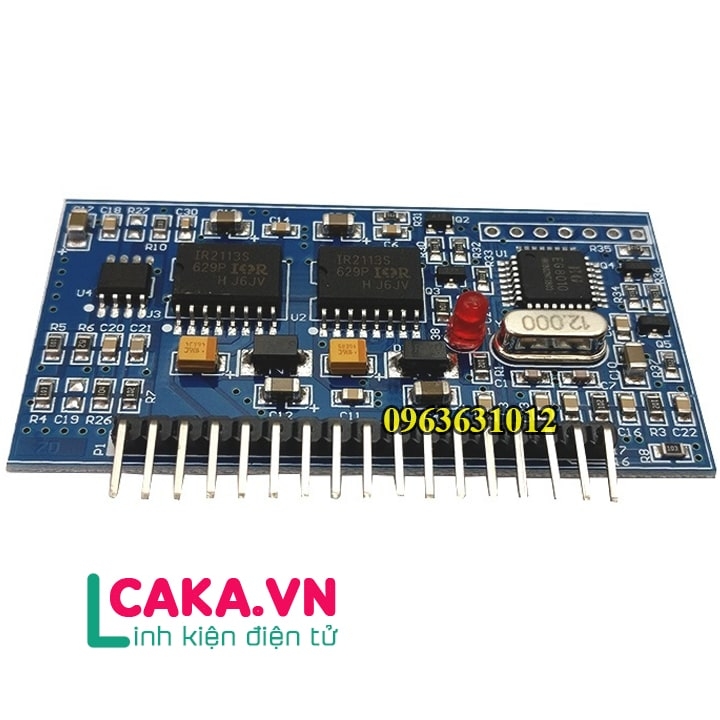

MODULE MẠCH TẠO XUNG SIN EGS002 EG8010 IR2110
Ứng dụng Mạch Tạo Xung Sin EGS002 EG8010 IR2110.
- Biến tần sóng sin một pha
- Biến tần kết nối lưới điện PV
- Nguồn điện tần số trung bình
- Bộ điều khiển tốc độ động cơ một pha
- Biến tần một pha
- Điều chỉnh sóng sin
- Máy phát sóng sin
- Biến tần công suất gió
- Hệ thống UPS cung cấp điện liên tục
- Hệ thống máy phát điện kỹ thuật số

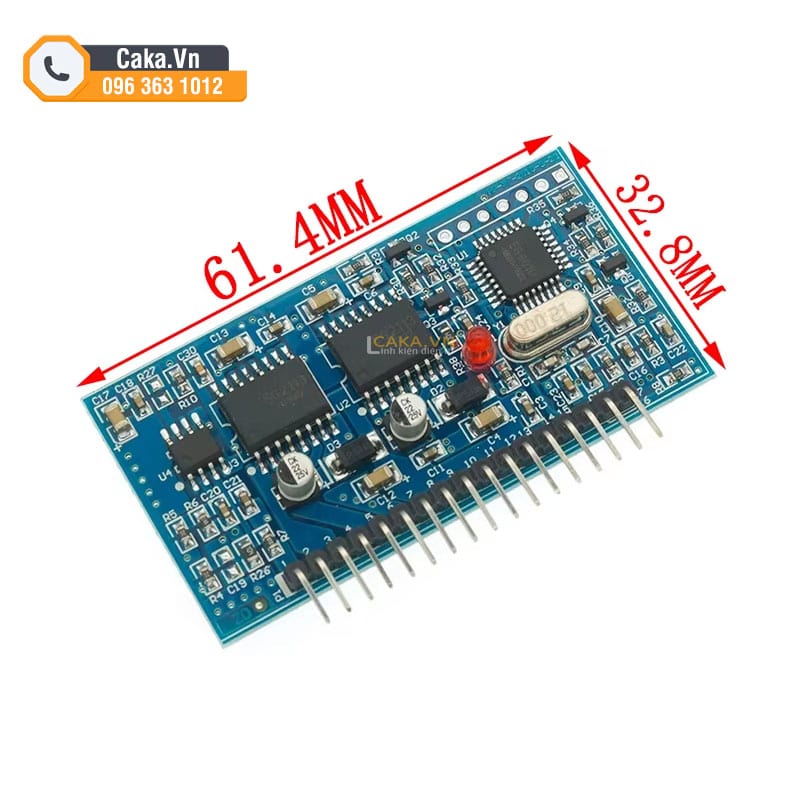

Mạch Xung Sin EGS002 EG8010 IR2110
