Mua IC 74HC595 ở đâu

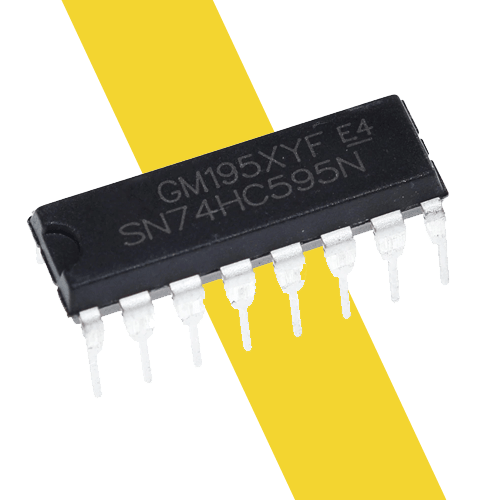

74HC595 là IC ghi dịch 8 bits kết hợp chốt dữ liệu, đầu vào nối tiếp, đầu ra song song.
Thường dùng trong các mạch điều khiển LED 7 đoạn, quét LED ma trận,… để tiết kiệm số chân Vđk tối đa (chỉ dùng 3 chân).

Có thể mở rộng số ngõ ra của vđk bao nhiêu tùy thích bằng việc mắc nối tiếp đầu vào dữ liệu các IC với nhau.

Bán IC 74HC595 tại Caka.vn

Sơ đồ chân IC 74HC595

Hoạt động

Ta đặt dữ liệu vào chân DS, và tạo một xung SHCP thì dữ liệu tại chân DS sẽ được dịch vào thanh ghi 8-STAGE SHIFT REGISTER.
Lần lượt làm như trên 8 lần (dịch bit cao trước), thì ta được 8 bit trong thanh ghi 8-STAGE SHIFT REGISTER.
Sau đó ta tạo một xung STCP thì 8 bit trong thanh ghi 8-STAGE SHIFT REGISTER sẽ được sao chép sang thanh ghi 8-BIT STORAGE REGISTER. Lúc này nếu chân OE ở mức thấp thì ngõ ra sẽ bằng với giá trị thanh ghi 8-BIT STORAGE REGISTER, còn nếu chân OE ở mức cao thì ngõ ra ở trạng thái tổng trở cao (Hi-Z).

Bán IC 74HC595 tại Caka.vn

Muốn xuất dữ liệu thì chân DS luôn ở mức 1 và 2 chân còn lại sẽ lần lượt cùng bằng 0 rồi bằng 1 thì mới xuất dữ liệu ra được xem trên hình chúng ta thấy chân DH và ST đang ở mức 0 nếu muốn LED tiếp theo sáng thì chân DH và ST phải được đưa lên mức 1 tương tự như vậy cho đến hết 8bit. Nếu muốn tắt LED thì cũng làm tương tự trên nhưng chân DS ở mức 0.

Bán IC 74HC595 tại Caka.vn
