STM8S là dòng sản phẩm vi điều khiển 8-bit của ST được xây dựng trên công nghệ ST's 130 nm. Nhằm đáp ứng các các phần lớn các ứng dụng điều khiển 8-bit. Được hỗ trợ đầy đủ các ngoại vi và bộ nhớ cần thiết, với giá thành rẻ hơn so với các sản phẩm vi điều khiển 8-bit khác, hoạt động với tần số xung nhịp 24MHz, thật sự STM8 sẽ là mối quan tâm đầu tiên khi bạn muốn xây dựng một ứng dụng điều khiển đơn giản với giá thành rẻ, hỗ trợ nhiều tiện ích khi làm việc.
Thông số kỹ thuật.
• lõi STM8 tiên tiến 16 MHz với kiến trúc Harvard và đường ống 3 tầng
• Tập lệnh mở rộng Memories
• Bộ nhớ chương trình: 8Kbyte Flash memory; giữ dữ liệu 20 năm ở 55 ° C sau 100 chu kỳ
• RAM: 1 Kbyte
• Bộ nhớ dữ liệu: 128 byte dữ liệu thực EEPROM; độ bền lên đến 100 k ghi / xóa chu kỳ Đồng hồ, thiết lập lại và quản lý nguồn cung cấp
• 2,95 V đến 5,5 điện áp hoạt động
• Điều khiển đồng hồ linh hoạt, 4 nguồn đồng hồ chính
Dao động cộng hưởng pha lê công suất thấp
- Ngõ vào đồng hồ bên ngoài
- Tần số 16 MHz RC dành cho người sử dụng
- Công suất thấp 128 kHz RC bên trong
• Hệ thống an ninh đồng hồ với màn hình đồng hồ
• Quản lý năng lượng
- Các chế độ công suất thấp (chờ, tạm dừng, dừng)
- Tắt các đồng hồ ngoại vi riêng lẻ
- Hoạt động vĩnh viễn, tiêu thụ điện năng thấp và thiết lập lại quyền lực Ngắt quản lý
Bộ điều khiển ngắt ngắt với 32 ngắt
• Tối đa 27 ngắt bên ngoài trên 6 vectors Timers
• Bộ hẹn giờ điều khiển nâng cao: 16-bit, 4 kênh CAPCOM, 3 đầu ra bổ sung, chèn thời gian chết và đồng bộ hóa linh hoạt
• Bộ định thời 16-bit chung, với 3 kênh CAPCOM (IC, OC hoặc PWM)
• Bộ đếm thời gian 8 bit với bộ đếm 8 bit
• Bộ đếm thời gian tự động
• Bộ đếm thời gian giám sát cửa sổ và độc lập Giao diện truyền thông
• UART với đồng hồ đầu ra cho hoạt động đồng bộ, SmartCard, IrDA, LIN master mode
Giao diện SPI lên đến 8 Mbit / s
• I 2C giao diện lên đến 400 Kbit / s Analog để chuyển đổi kỹ thuật số (ADC)
• ADC 10-bit, ± 1 LSB ADC với tối đa 5 kênh đa kênh, chế độ quét và I / O giám sát tương tự
• Lên đến 28 I / O trên một gói 32-pin bao gồm 21 đầu ra cao chìm
• Thiết kế I / O mạnh, chống lại sự tiêm chích hiện tại
• Mô-đun giao diện đơn dây nhúng (SWIM) cho lập trình nhanh trên chip và gỡ lỗi không gây hại

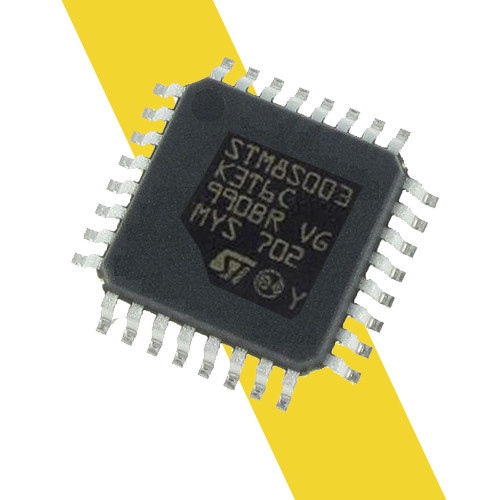

STM8S003K3T6C-SMD
