Bộ điều khiển nhiệt độ đóng ngắt STC-1000 ứng dụng phổ biến ở bể cá cảnh; khu nuôi thủy hải sản; kho lạnh, phòng thí nghiệm, trang trại ấp trứng gia cầm…chỉ sử dụng chế độ sưởi, hoặc chỉ dùng chế độ làm mát, hoặc sử dụng đồng thời cả chế độ sưởi và chế độ làm mát. Tham khảo thông tin mà Linh kiện điện tử Caka chia sẻ dưới đây.

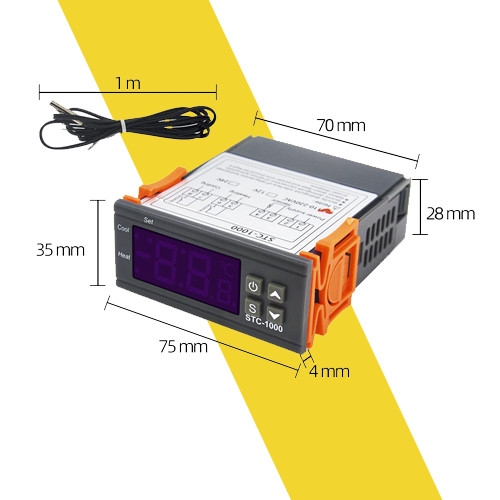

Bộ điều khiển nhiệt độ STC-1000
Thông số mạch đóng ngắt relay STC-1000 12V 220VAC
-
Dạng hiển thị: số
-
Kiểu dáng: Hộp chuẩn
-
Cảm biến nhiệt độ: NTC (cảm biến dây dài 1m)
-
Vùng đo nhiệt độ: -50°C ~ 99°C
-
Độ chính xác cảm biến : ±1°C
-
Nhiệt độ cài đặt: 0.1°C
-
Nguồn cung cấp: 110-220VAC 50/60Hz
-
Công suất tiêu thụ: 3w
-
Lưu nhiệt độ: -30°C ~ 75°C
-
Công suất mỗi tải (Tải sưởi – heating, Tải làm mát – cooling): 250V/AC – 10A
-
Bộ điều khiển nhiệt độ STC-1000 Trọng lượng: 180g
-
Tự động chuyển chế độ làm mát và sưởi ấm
-
Hiển thị chính xác: 0.1°C
-
Lựa chọn chế độ báo động
-
Hỗ trợ nhiệt độ chính xác và lưu thông số khi mất nguồn

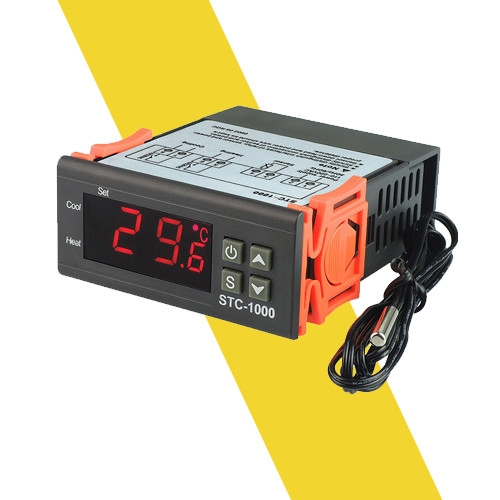

Bộ điều khiển nhiệt độ đóng ngắt relay STC-1000
Hướng dẫn sử dụng mạch STC-1000 12V 220VAC
Mạch hiển thị nhiệt độ với màn hình LED màu đỏ. Màn hình LED màu xanh hiển thị giá trị độ ẩm, vậy là ngoài chức năng điều khiển còn có chức năng là mạch đo nhiệt độ và độ ẩm
Bước 1: Điều khiển nhiệt độ ngắt relay và ngắt thiết bị độ ẩm:
- Nhấn nút SET 1 lần đèn màu đỏ sẽ nháy, nhấn nút mũi tên lên xuống để tùy chỉnh giá trị, khi đạt đến nhiệt độ này thiết bị sẽ được tắt đi.
- Nhấn nút SET 1 lần nữa đèn mày xanh sẽ nháy, nhấn nút mũi tên lên xuống để tùy chỉnh giá trị mạch điều khiển độ ẩm khi đạt đến mức cài đặt sẽ được tắt đi.
- Mạch sẽ tự động lưu lại giá trị và trở về màn hình chính sau 5 giây không thao tác.

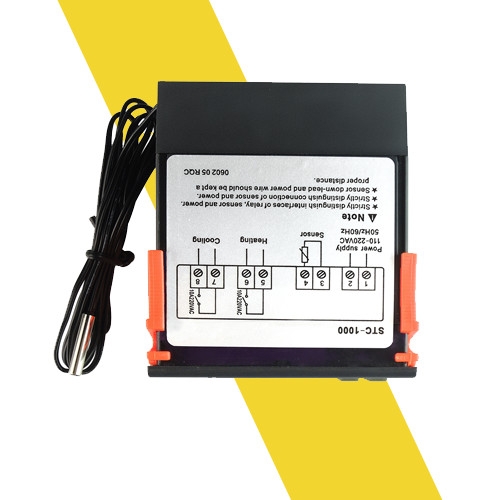

Bộ Khống Chế Nhiệt Độ STC-1000
Bước 2: Cài đặt chế độ hoạt động và độ chênh lệch:
- Thứ tự cài đặt như sau:
- Nhấn SET 1 lần -> Đèn đỏ nháy -> Nhấn nút mũi tên để chọn giá trị 20 -> Tiếp tục nhấn SET 1 lần nữa -> Đèn xanh nháy -> Nhấn nút mũi tên để chọn giá trị 80 -> Sau 10 giây không thao tác giá trị sẽ được lưu lại.
- Nhấn giữ nút mũi tên hướng LÊN trong 3 giây -> Màn hình đèn đỏ hiển thị C-0 -> Nhấn nút SET để vào cài đặt chế độ C-0 -> Màn hình hiển thị L,Nhấn nút mũi tên để chọn giá trị H -> Nhấn nút SET 1 lần nữa để trở lại tùy chọn C-0 -> Nhấn nút mũi tên để chọn chế độ C-1 -> Nhấn SET để cài đặt C-1 -> Màn hình hiển thị 2.0 , nhấn nút mũi tên để tăng đến 10.0(đây là nhiệt độ chênh lệch) -> Như vậy là xong phần nhiệt độ, các giá trị sẽ được lưu lại sau 10 giây không thao tác.
- Nhấn giữ nút mũi tên hướng XUỐNG trong 3 giây -> Màn hình đèn xanh hiển thị H-0 -> Nhấn nút SET để vào cài đặt chế độ H-0 -> Màn hình hiển thị L, vẫn giữ nguyên giá trị này -> Nhấn nút SET 1 lần nữa để trở lại tùy chọn H-0 -> Nhấn nút mũi tên để chọn chế độ H-1 -> Nhấn SET để cài đặt H-1 -> Màn hình hiển thị 10 , nhấn nút mũi tên để tăng đến 30(đây là độ ẩm chênh lệch) -> Như vậy là hoàn tất các bước cài đặt, các giá trị sẽ được lưu lại sau 10 giây không thao tác.
