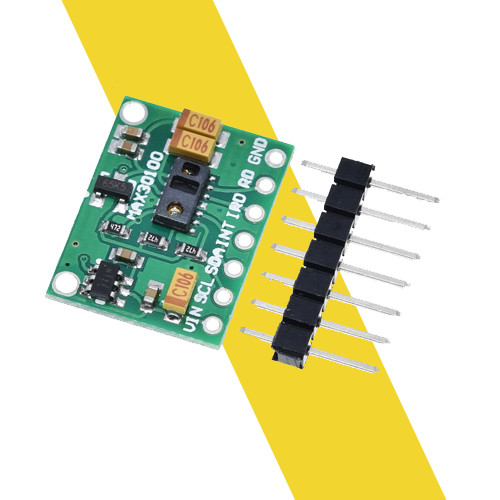

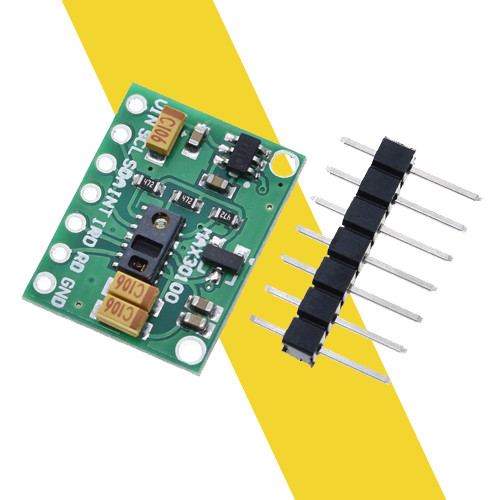

Cảm Biến Nhịp Tim Và Oxy Trong Máu MAX30100 MAX30102

Loại: Module Hãng: Đang cập nhật Tình trạng: Còn hàng
42.000₫

Giao hàng toàn quốc

Kích thước:

Mô tả

Mô tả đang cập nhật

Cảm Biến Nhịp Tim Và Oxy Trong Máu MAX30100 MAX30102



Cảm Biến Nhịp Tim Và Oxy Trong Máu MAX30100 MAX30102 được tích hợp 16-bit sigma delta ADC và bộ xử lý tín hiệu tương tự với độ nhiễu thấp giúp cảm biến hoạt động chính xác và ổn định cao. Đồng thời được thiết kế nhỏ gọn có thể sử dụng làm thiết bị đeo tay và dễ dàng giao tiếp với các MCU, Arduino và Raspberry Pi.



Thông số kỹ thuật.



  • IC: MAX30100
  • Điện áp hoạt động: 1.8V - 3.3V (DC)
  • Ultra-Low Shutdown Current (0.7µA)
  • 16-deep FIFO được tích hợp bên trong thiết bị
  • 16-bit sigma delta ADC
  • Tốc độ đọc dữ liệu 50Hz to 1kHz
  • Cảm biến quang: IR, led hồng ngoại & bộ tách sóng quang
  • Hổ trợ giao tiếp I2C với chân INT
  • Nhiệt độ hoạt động: -40°C đến +85°C



Hướng dẫn test sản phẩm



  • Kết nối chân
BMP180 ESP8266 Wifi Uno
VCC 3.3V
GND GND
SCL GPIO5
SDA GPIO4

Code mẫu

Lưu ý:

  • 2 chân SCL và SDA cần 2 điện trở kéo (4k7) nối với 3V3

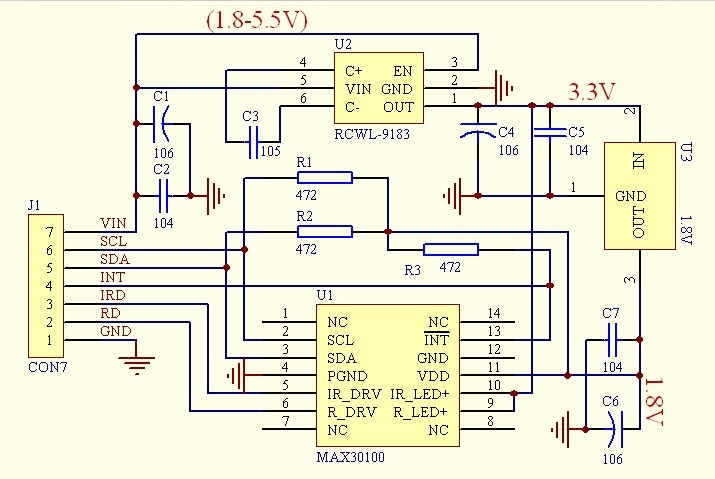

Sơ đồ mạch MAX30100



Cảm Biến Nhịp Tim Và Oxy Trong Máu MAX30100



Cảm Biến Nhịp Tim Và Oxy Trong Máu MAX30100
