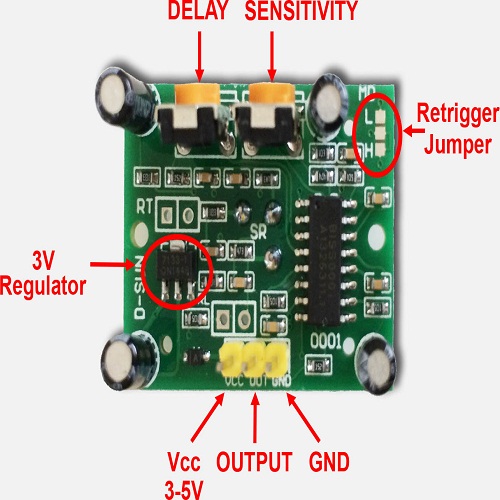

Cảm biến thân nhiệt chuyển động PIR HC-SR501 là cảm biến có khả năng nhận biết được một vật di chuyển vào vùng mà cảm biến hoạt động. HC-SR501 có thể điều chỉnh được độ nhạy nhờ 2 biến trở là Sx biến trở điều chỉnh độ nhạy của cảm biến, Tx biến trở điều chỉnh thời gian đóng của cảm biến, giúp cho cảm biến hoạt động phù hợp với những yêu cầu của người dùng.
Cảm biến thân nhiệt chuyển động PIR (Passive infrared sensor) HC-SR501 được sử dụng để phát hiện chuyển động của các vật thể phát ra bức xạ hồng ngoại (con người, con vật, các vật phát nhiệt,…), cảm biến có thể chỉnh được độ nhạy để giới hạn khoảng cách bắt xa gần cũng như cường độ bức xạ của vật thể mong muốn, ngoài ra cảm biến còn có thể điều chỉnh thời gian kích trễ (giữ tín hiệu bao lâu sau khi kích hoạt) qua biến trở tích hợp sẵn.
Thông số kỹ thuật.
- Sử dụng điện áp: 4.5V - 20V DC
- Điện áp đầu ra: 0V - 3.3V DC
- Có 2 chế độ hoạt động:
- (L) không lặp lại kích hoạt
- (H) lặp lại kích hoạt
- Thời gian trễ: điều chỉnh trong khoảng 0.5-200S
- Góc quét <100 độ
- Sử dụng cảm biến: 500BP
- Khoảng các phát hiện: 2m -4.5m
- Kích thước PCB:32mm x 24mm
Video hướng dẫn kết nối cảm biến PIR HC-SR501
Thông số Cảm biến chuyển động PIR HC-SR501
Cảm biến thân nhiệt chuyển động PIR HC-SR501
Cảm biến chuyển động PIR HC-SR501
