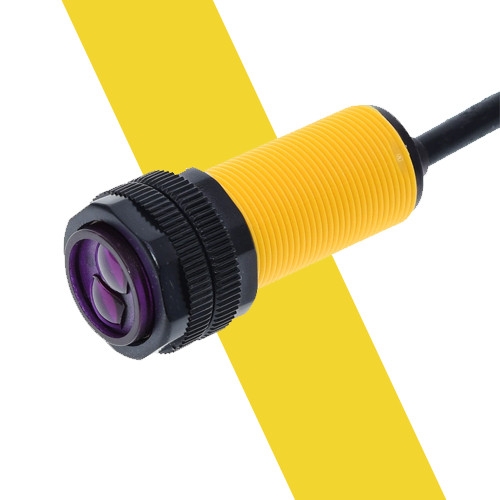

Cảm biến vật cản hồng ngoại E18-D80NK 5V

Loại: Module Hãng: Đang cập nhật Tình trạng: Còn hàng
65.000₫

Giao hàng toàn quốc

Kích thước:

Mô tả

  • Nguồn điện cung cấp: 5VDC.
  • Khoảng cách phát hiện: 3 ~ 80cm.
  • Có thể điều chỉnh khoảng cách qua biến trở.
  • Dòng kích ngõ ra: 300mA.

Cảm biến vật cản hồng ngoại E18-D80NK 5V Adjustable IR Infrared Proximity Sensor với độ bền và độ ổn định cao, cảm biến sử dụng ánh sáng hồng ngoại để xác định vật cản phía trước cảm biến, cảm biến phát ra tia hống ngoại với dải tần số chuyên biệt cho khả năng chống nhiễu tốt kể cả ở điều khiện ánh sáng ngoài trời.

Cảm biến vật cản hồng ngoại E18-D80NK Adjustable IR Infrared Proximity Sensor có thể chỉnh khoảng cách mong muốn thông qua biến trở trên cảm biến, cảm biến có ngõ ra là cấu trúc Transistor NPN (sinking sensors) đã được nối điện trở nội 10k lên VCC nên có thể sử dụng ngay mà không cần trở kéo lên VCC.


Thông số kỹ thuật.


  • Model: E18-D80NK
  • Dạng đóng ngắt: Thường mở (NO - Normally Open)
  • Số dây tín hiệu: 3 dây (2 dây cấp nguồn DC và 1 dây tín hiệu).
  • Nguồn điện cung cấp: 5VDC.
  • Khoảng cách phát hiện: 3 ~ 80cm.
  • Có thể điều chỉnh khoảng cách qua biến trở.
  • Dòng kích ngõ ra: 300mA.
  • Chân tín hiệu ngõ ra: dạng Transistor NPN đã được kéo nội trở 10k lên VCC, khi có vật cản sẽ xuất ra mức thấp (Low-GND), khi không có vật cản sẽ ở mức cao (High-VCC).
  • Chất liệu sản phẩm: nhựa.
  • Có led hiển thị ngõ ra màu đỏ


Cảm biến vật cản hồng ngoại E18-D80NK 5V

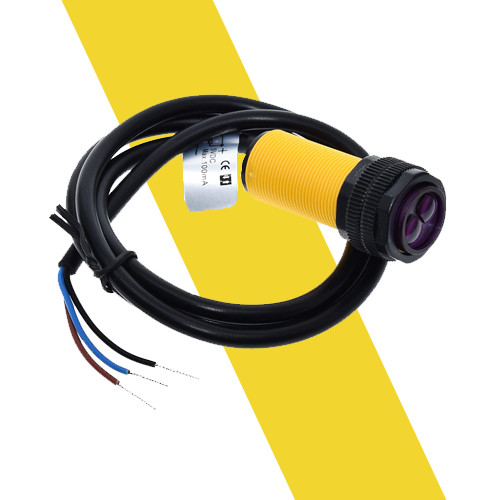

Sơ đồ dây.

  • Màu nâu: VCC, nguồn dương 5VDC.
  • Màu xanh dương: GND, nguồn âm 0VDC
  • Màu đen: Chân tín hiệu cấu trúc Transistor NPN đã kéo trở nội 10k lên VCC.

Lưu ý: Tín hiệu ra có dòng rất nhỏ nên KHÔNG ĐƯỢC kích trực tiếp vào relay (rơ le) sẽ gây CHÁY cảm biến, có thể tham khảo các Module relay đã được thiết kế bảo vệ.


Cảm biến vật cản hồng ngoại E18-D80NK 5V
