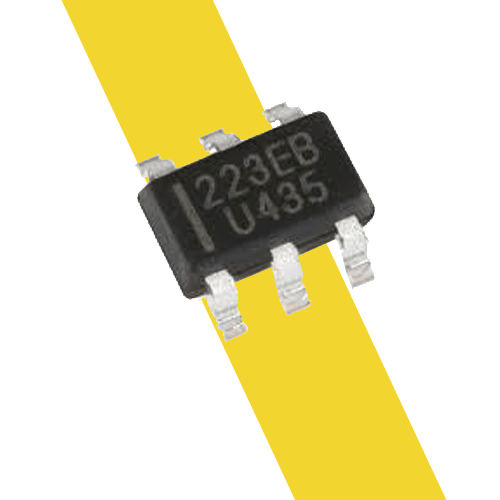

IC Cảm Ứng TTP223B

Đánh giá

:

Giá

:

6.000₫

Mô tả :
Đang cập nhật ...
Miễn phí vận chuyển với đơn hàng lớn hơn 1.000.000 đ

Miễn phí vận chuyển với đơn hàng lớn hơn 1.000.000 đ

Giao hàng ngay sau khi đặt hàng (áp dụng với Hà Nội & HCM)

Giao hàng ngay sau khi đặt hàng (áp dụng với Hà Nội & HCM)

Đổi trả trong 3 ngày, thủ tục đơn giản

Đổi trả trong 3 ngày, thủ tục đơn giản

Nhà cung cấp xuất hóa đơn cho sản phẩm này

Nhà cung cấp xuất hóa đơn cho sản phẩm này

GENERAL DESCRIPTION

The TTP223 is a touch pad detector IC which offers 1 touch key. The touching detection IC is designed for replacing traditional direct button key with diverse pad size. Low power consumption and wide operating voltage are the contact key features for DC or AC application.

FEATURES

  •  Operating voltage 2.0V~5.5V
  •  Operating current @VDD=3V, no load, SLRFTB=1

          At low power mode typical 1.5uA, maximum 3.0uA
          At fast mode typical 3.5uA, maximum 7.0uA
          @VDD=3V, no load, SLRFTB=0
          At low power mode typical 2.0uA, maximum 4.0uA
          At fast mode typical 6.5uA, maximum 13.0uA

  •  The response time max about 60mS at fast mode, 220mS at low power mode @VDD=3V
  •  Sensitivity can adjust by the capacitance(0~50pF) outside
  •  Have two kinds of sampling length by pad option(SLRFTB pin)
  •  Stable touching detection of human body for replacing traditional direct switch key
  •  Provides Fast mode and Low Power mode selection by pad option(LPMB pin)
  •  Provides direct mode、toggle mode by pad option(TOG pin)

    Open drain mode by bonding option, OPDO pin is open drain output, Q pin is CMOS output

  •  All output modes can be selected active high or active low by pad option(AHLB pin)
  •  Have the maximum on time 100sec by pad option(MOTB pin)
  •  Have external power on reset pin(RST pin)
  •  After power-on have about 0.5sec stable-time, during the time do not touch the key pad
  • And the function is disabled
  •  Auto calibration for life
  • And the re-calibration period is about 4.0sec, when key has not be touched



APPLICATIONS

  •  Wide range of consumer products
  •  Water proof electric products
  •  Button key replacement
