MẠCH ĐIỀU KHIỂN NHIỆT ĐỘ XH-W3002 220VAC

TÍNH NĂNG SẢN PHẨM

- Mạch điều khiển nhiệt độ XH-W3002 220VAC là bộ điều khiển khống chế nhiệt độ với sử
dụng nguồn 220V tiện lợi, công suất tải được điều khiển lên tới 1500W
- Sản phẩm có kích thước nhỏ gọn và dễ dàng lắp đặt khi sử dụng.
- Tùy theo nhu cầu sử dụng Mạch điều khiển nhiệt độ xh-w3002 220vac thì các bạn nên lựa chọn các bộ sản phẩm cho
mình sao cho hợp lý

THÔNG SỐ KĨ THUẬT

- Mã: XH-W3002
- Điện áp sử dụng: 220VAC/50Hz
- Phạm vi đo lường: -50 độ ~ 120 độ
- Phạm vi kiểm soát nhiệt độ: -50 độ ~ 120 độ
- Độ chính xác đo lường: 0.2 độ
- Độ chính xác điều khiển (hiển thị): 0.1 độ
- Công suất tải được điều khiển: 1500W (220V)
- Màn hiển thị: LCD 1.9inch
- Đầu dò nhiệt độ: NTC10K (không thấm nước, dây dài 1m)

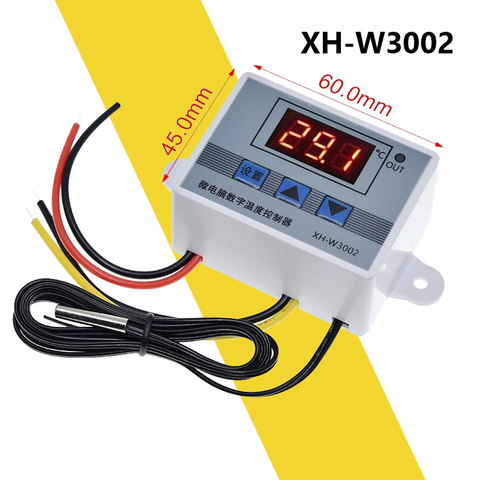

- Kích thước: 60x45x31mm
- Màu sắc: Trắng

HƯỚNG DẪN SỬ DỤNG

- MẠCH ĐIỀU KHIỂN NHIỆT ĐỘ XH-W3002 220VAC

Bước 1: Kết nối sản phẩm như sơ đồ bên dưới
Bước 2: Cài đặt thông số của sản phẩm để điều khiển nhiệt độ được ổn định như sau:
- Sản phẩm có thể cài đặt được 2 chế độ
+ Chế độ 1: Chế độ sưởi, tại chế độ này thì nhiệt độ bật > nhiệt độ tắt
+ Chế độ 2: Chế độ làm lạnh, tại chế độ này thì nhiệt độ bật < nhiệt độ tắt
1. Chế độ sưởi:
- Đầu ra sẽ được bật khi nhiệt độ giảm đến nhiệt độ bật và tắt khi nhiệt độ tăng đến nhiệt độ tắt (Nhiệt độ bật < Nhiệt độ tắt).
- Bấm phím Setup (Cài đặt) vào Menu chuyển qua giá trị PO để cài đặt nhiệt độ bật, chuyển qua giá trị P1 để cài đặt nhiệt độ
tắt. Tiếp tục nhấn Setup và dùng phím lên và xuống để tăng giảm giá trị cho PO và P1.
2. Chế độ làm lạnh:
- Đầu ra sẽ được bật khi nhiệt độ tăng đến nhiệt độ bật và tắt khi nhiệt độ giảm đến nhiệt độ tắt (Nhiệt độ bật > Nhiệt độ tắt).
- Bấm phím Setup (Cài đặt) vào Menu chuyển qua giá trị PO để cài đặt nhiệt độ bật, chuyển qua giá trị P1 để cài đặt nhiệt độ
tắt. Tiếp tục nhấn Setup và dùng phím lên và xuống để tăng giảm giá trị cho PO và P1.
Chức năng các mã trong bộ điều khiển nhiệt độ XH-W3002
P0: Cài đặt nhiệt độ bật
- Nhấn nút Setup để vào Menu bên trong, mặc định là P0, nhấn tiếp Setup và dùng nút lên, xuống để thiết lập giá trị cho P0.
P1: Cài đặt nhiệt độ tắt
- Nhấn nút Setup để vào Menu bên trong, mặc định là P0, dùng nút lên, xuống để chọn giá trị P1, nhấn tiếp Setup và dùng
nút lên, xuống để thiết lập giá trị cho P1.
P2: Hiệu chuẩn nhiệt độ
- Nhấn nút Setup để vào Menu bên trong, dùng nút lên, xuống để chọn giá trị P2, nhấn tiếp Setup và dùng nút lên, xuống để
cài đặt giá trị hiệu chuẩn theo yêu cầu. Nếu giá trị nhiệt độ cảm biến phát hiện lớn hơn giá trị nhiệt độ thực tế 0.5°, thì cần đặt
giá trị hiệu chuẩn là -0.5°. Nếu giá trị nhiệt độ cảm biến phát hiện nhỏ hơn giá trị nhiệt độ thực tế 1°, thì cần đặt giá trị hiệu
chuẩn là 1°. Nhiệt độ cảm biến phát hiện ± Nhiệt độ hiệu chuẩn = Nhiệt độ thực tế.
P3: Độ trễ
- Nhấn nút Setup để vào Menu bên trong, dùng nút lên, xuống để chọn giá trị P3, nhấn tiếp Setup và dùng nút lên, xuống để
cài đặt giá trị thời gian trễ mong muốn (tính bằng phút). Độ trễ thường được sử dụng đối với máy lạnh, tủ lạnh ... hoặc tùy
yêu cầu sử dụng. Nếu không sử dụng độ trễ -> bỏ qua mục này.
- Bộ điều khiển nhiệt độ XH-W3002 là một phiên bản cao cấp hơn so với phiên bản XH-W3001 với nhiều chức năng nâng
cao như Menu cài đặt trực quan, khả năng hiệu chuẩn nhiệt độ cảm biến và độ trễ, ứng dụng đa mục đích.
- Các mã lỗi khi hiển thị:
+ Khôi phục cìa đặt gốc: Nhấn và giữ đồng thời nút lên và xuống cùng lúc khoảng 3 giây đến khi màn hình hiển thị 888
thì buông ra, màn hình tự động về trạng thái nhiệt độ hiện tại.
+ Màn hình hiển thị LLL là lỗi cảm biến, cần thay thế sửa chữa bộ cảm biến
+ Màn hình hiển thị HHH là nhiệt độ vượt quá phạm vi cho phép

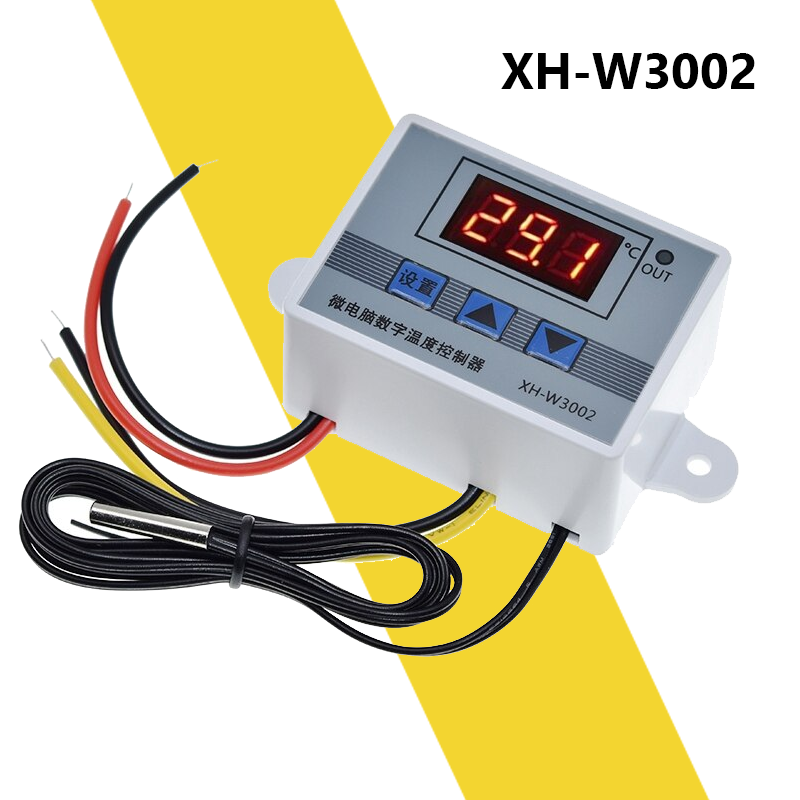

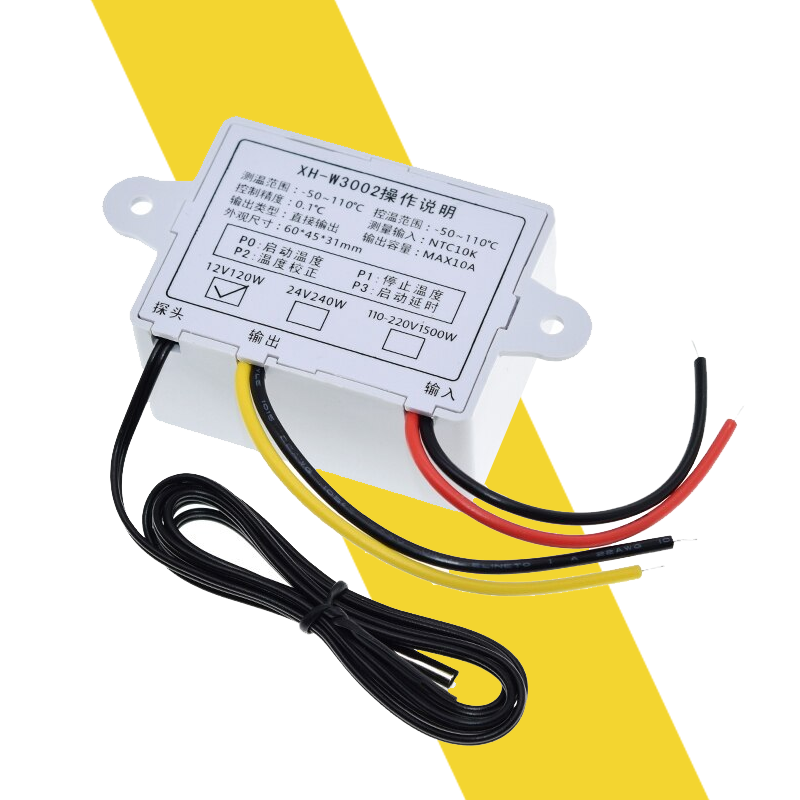

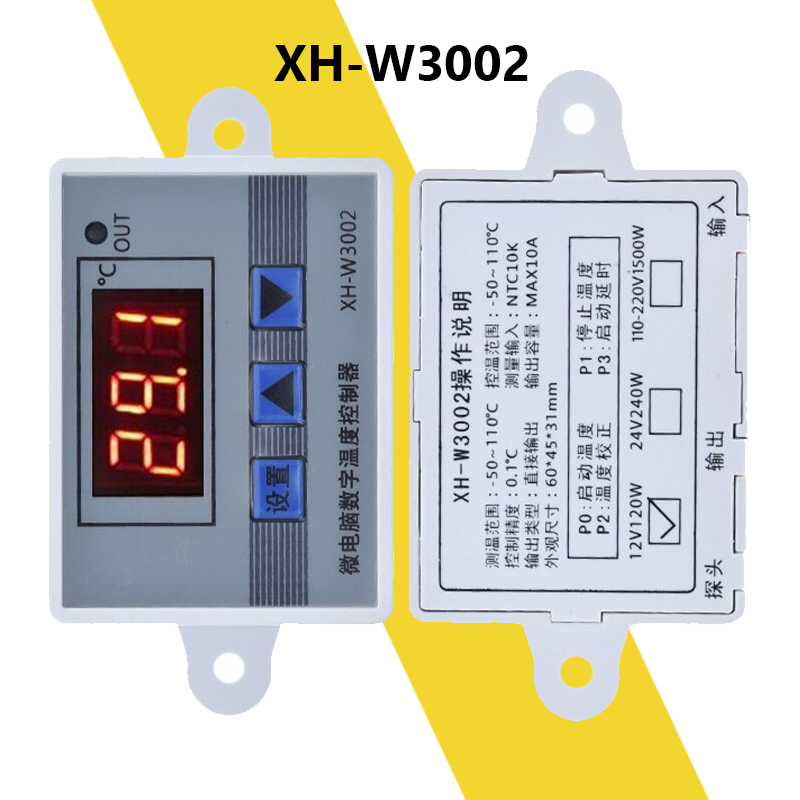

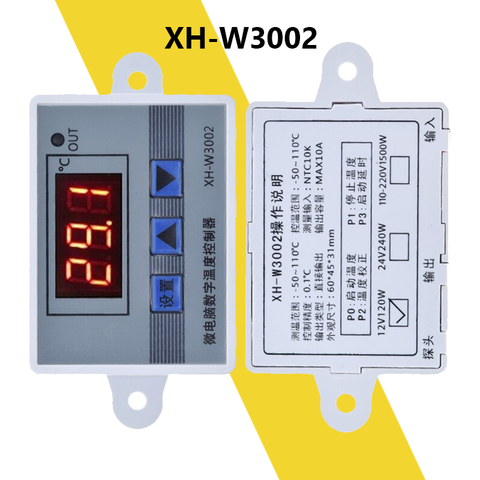

Hình ảnh mạch điều khiển nhiệt độ xh-w3002 220VAC
