Mạch đo kiểm tra dung lượng Pin Acquy HW-586

Loại: Đang cập nhật Hãng: Đang cập nhật Tình trạng: Còn hàng
90.000₫ 120.000₫

✔️Giao hàng toàn quốc| ✔️Giá sản phẩm chưa bao gồm VAT| ✔️Qúy khách cần VAT vui lòng liên hệ.

Mô tả

Mô tả đang cập nhật

Mạch đo kiểm tra dung lượng Pin Acquy HW-586 cho pin Li-ion Lithium 18650 1.2 – 12V là mạch chuyên dụng để đo dung lượng pin 18650 thông qua việc sạc xả pin, test pin một cách nhanh chóng.

-  Mạch có chức năng đo điện áp (V), dòng xả(A), dung lượng (Ah), hỗ trợ tối đa 15V 3A xả qua điện áp và dòng điện.

-  Mạch đo dung lượng tối đa hỗ trợ 9999Ah.

-  Mạch được thiết kế nhỏ gọn, đơn giản, dễ sử dụng chỉ cần bấm nút là mạch sẽ tự sạc và xả pin để tính toán dung lượng thực tế.

-  Chỉ cần điện trở công suất đi kèm và 1 đế pin thích hợp, bạn có thể kiểm tra chính xác dung lượng pin, tránh mua pin sai dung lượng.



Thông số kỹ thuật:



  • Model: ZB2L3 V2.3s
  • Điện áp hoạt động: 4.5 - 6VDC (cổng micro USB)
  • Điện áp xả: 1.0 - 15.00V
  • Độ phân dải: 0.01V
  • Điện áp ngõ ra: 0.5 - 11.0V
  • Hỗ trợ dòng: 3.000A
  • Độ phân dải: 0.001A
  • Sai số điện áp tối đa: 1% + 0.02V
  • Sai số dòng điện tối đa: 1.5% ± 0.008A
  • Dải dung lượng pin tối đa: 9999Ah (1Ah = 1000mAh)
  • Kích thước: 50 x 37mm
  • Lưu ý : Sản phẩm chưa bao gồm đế Pin

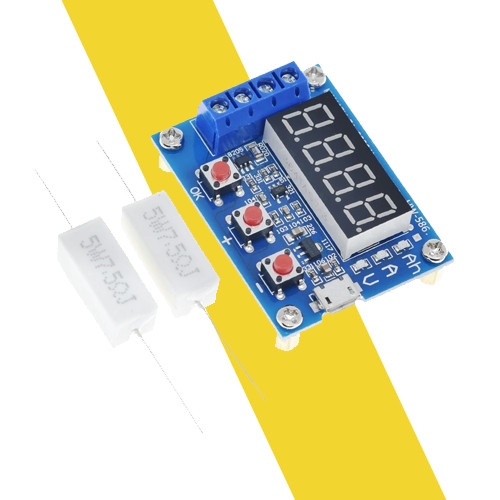

Mạch đo kiểm tra dung lượng Pin Acquy HW-586



Hướng dẫn sử dụng:

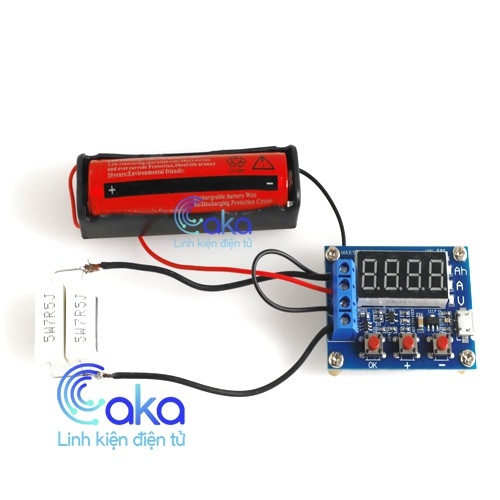

-  Kết nối pin vào 2 cực IN "+" và "-" ở giữa, cần lưu ý lắp đúng cực pin, nếu lắp sai cực khả năng sẽ gây cháy mạch.

-  Kết nối tải vào 2 cổng R (lưu ý lắp đúng cực "+" và "-") sau đó cấp nguồn cổng micro USB vào để mạch hoạt động.

-  Cài đặt điện áp dừng bằng cách nhấn vào nút "+" hoặc "-" để điều chỉnh điện áp dừng mong muốn. Sau khi cài đặt xong nhấn nút "OK".

-  Sau khi nhấn nút "OK" mạch sẽ bắt đầu hoạt động, đèn chỉ thị sẽ đổi liên tục các vị trí báo dung lượng, dòng điện và điện áp.

-  Khi đạt đến điện áp dừng đã cài đặt, mạch sẽ tự động ngắt tải và lưu lại giá trị dung lượng và đồng thời đèn chỉ thị được nhấp nháy liên tục báo hiệu đã hoàn tất.

-  Nhấn nút "OK" để tắt đèn led chỉ thị.

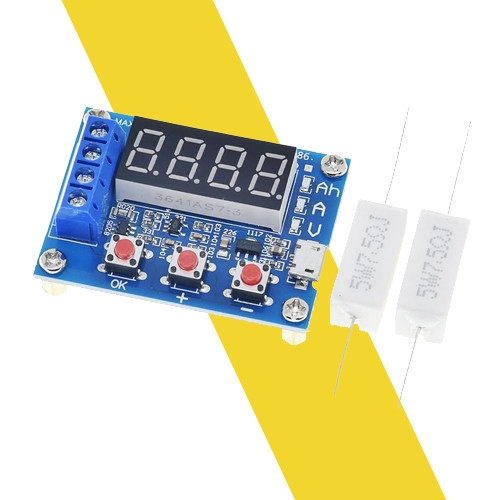

Mạch đo kiểm tra dung lượng Pin 18650 HW-586



Các lỗi hiển thị mạch đo kiểm tra dung lượng pin 18650.





  1. Err1: Điện áp pin lớn hơn 15V.
  2. Err2: Điện áp pin thấp hơn giá trị dừng cài đặt.
  3. Err3: Pin không đủ để xả điện hoặc điện trở tải quá cao.
  4. Err4: Quá dòng (dòng điện vượt quá 3.1A).
  5. Err5: Sử dụng không đúng cách hoặc lắp sai cực gây cháy mạch (cháy chip lấy mẫu).

Lưu ý: Sử dụng điện trở của quá trình xả, tải điện trở sẽ gây nguy hiểm, hãy chú ý an toàn! Điện trở 5W - 7.5R cho dòng xả khoảng 1A (dùng 1 điện trở cho dòng xả khoảng 0.5A)

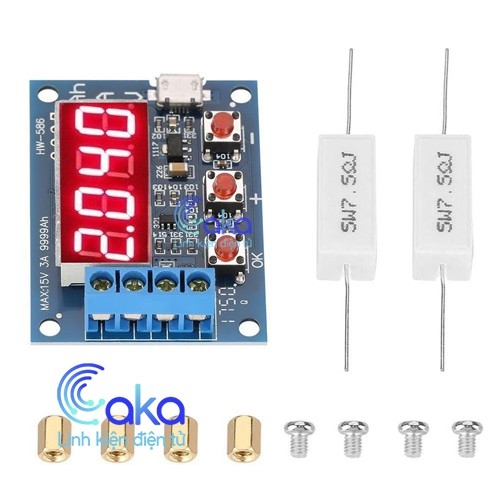

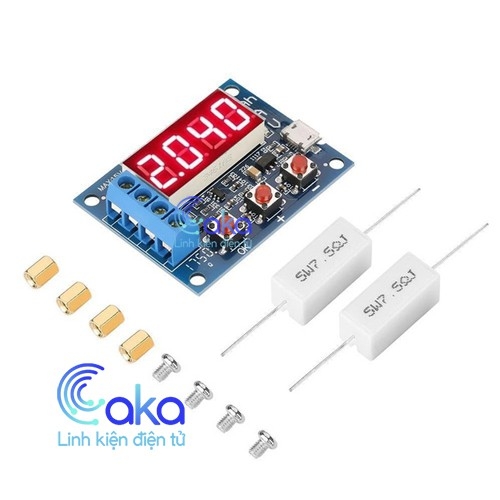

Mạch đo kiểm tra dung lượng Pin, Acquy HW-586 kèm trở công suất
