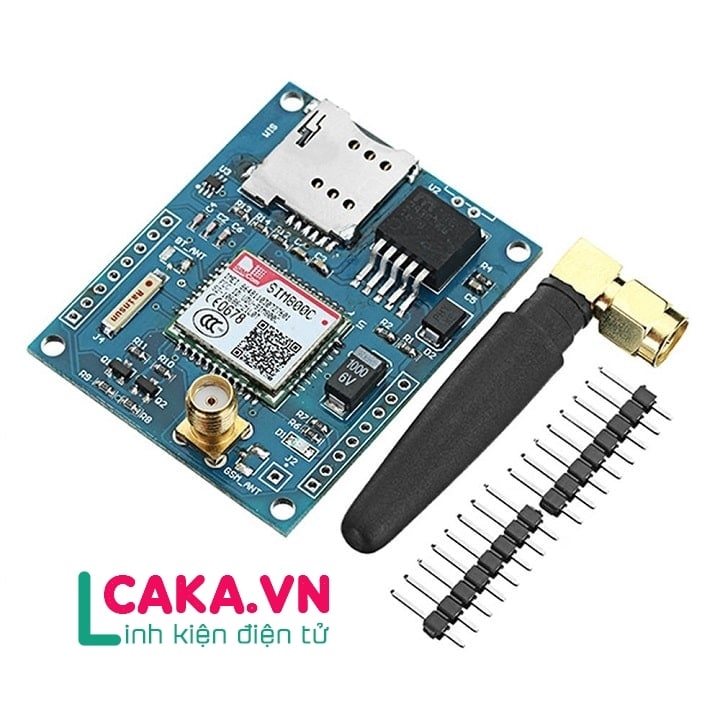

Module Sim800C Mạch GSM GPRS SIM800C

Loại: Module Hãng: caka.vn Tình trạng: Còn hàng
282.000₫ 295.000₫

Giao hàng toàn quốc

Mô tả

Module SIM800C Tần số hoạt động là GSM/ GPRS 850/900/1800 / 1900 MHz, có thể được sử dụng trên toàn thế giới,SMS và truyền dữ liệu thấp.

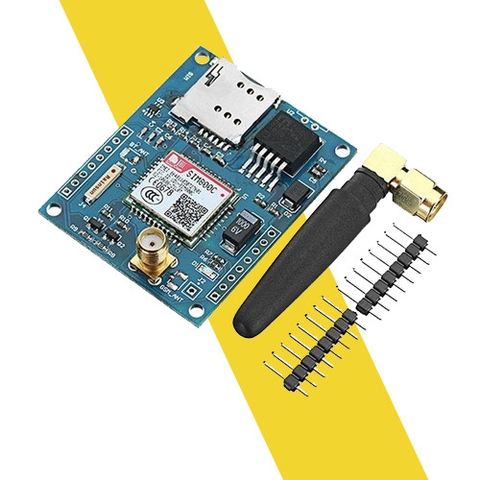

Module Sim800C Mạch GSM GPRS SIM800C


Module Sim800C Mạch GSM GPRS SIM800C là mô-đun GSM/GPRS bốn băng tần, hiệu năng của nó rất ổn định, ngoại hình nhỏ và hiệu suất cao, đáp ứng các nhu cầu khác nhau của khách hàng. Tần số hoạt động của SIM800C là GSM/ GPRS 850/900/1800 / 1900 MHz, có thể được sử dụng trên toàn thế giới,SMS và truyền dữ liệu thấp, có thể được áp dụng cho nhiều yêu cầu thiết kế khác nhau của sản phẩm nhỏ gọn.

Datasheet

Tài liệu tham khảo: Tại đây Pass: owhq



Thống số Kỹ Thuật:


  • 1. Điện áp đầu vào 5V-18V DC;
  • 2. Khe cắm thẻ SIM tự hành, hỗ trợ thẻ 2G / 3G / 4G hoặc thẻ nhỏ;
  • 3. Mô-đun sẽ tự động kết nối với mạng sau khi bạn bật nguồn;
  • 4. Tương thích với nhiều cổng nối tiếp đơn chip;
  • 5. Giao diện tai nghe và micrô dành riêng;
  • 6. Hỗ trợ chức năng TTS DTMF;
  • 7. Giao thức Bluetooth 3.0, ăng-ten Bluetooth nâng cao, hỗ trợ SPP cổng nối tiếp và dịch vụ âm thanh;
  • 8. Giao diện BAT chạy bằng pin lithium dành riêng, bạn có thể sử dụng pin lithium 3.7V hoặc pin lithium 18650;
  • 9. Giao diện IPEX dành riêng, giao diện SMA, giao diện ăng ten lò xo, có thể được sử dụng trong các dịp khác nhau;
  • 10. Với chỉ báo công việc: đèn LED sẽ nhấp nháy 1 lần mỗi giây khi không có mạng, không lắp thẻ SIM hoặc thẻ SIM và sẽ nhấp nháy 1 lần mỗi 3 giây trong điều kiện bình thường.
  • 11. Kích thước bảng: 40,9 * 51,3mm

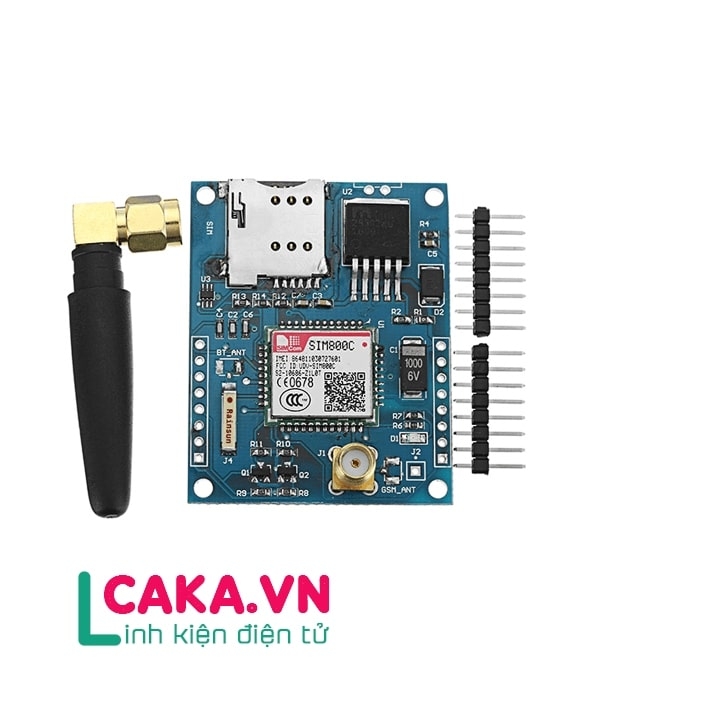

Module Sim800C Mạch GSM GPRS SIM800C


Chắc năng các chân trên mạch SIM800C:



  • GND: Nguồn âm
  • VCC_IN: Chốt cấp nguồn, đầu vào DC5V-20V
  • RI: Chỉ báo vòng
  • DTR: Chuẩn bị thiết bị đầu cuối dữ liệu
  • TXD: Truyền cổng nối tiếp TTL
  • RXD: Nhận cổng nối tiếp TTL
  • U2_R: nhận được cổng nối tiếp mô-đun 2
  • U2_T: cổng nối tiếp mô-đun 2 gửi truyền
  • V_M: kết nối với điện áp lõi (5V / 3.3V, nó phụ thuộc vào MCU của bạn) của MCU để khớp mức (nói chung, NC cũng ổn đối với chân này)
  • ADC: Phát hiện ADC
  • SPP: Đầu ra âm thanh dương
  • SPN: Đầu ra âm thanh
  • MC-: Âm thanh đầu vào âm
  • MC +: Âm thanh đầu vào tích cực
  • PWR: Bật hoặc tắt nguồn (bật khi ở mức thấp)
  • BAT: pin đầu vào pin lithium, 3.3v-4.4v

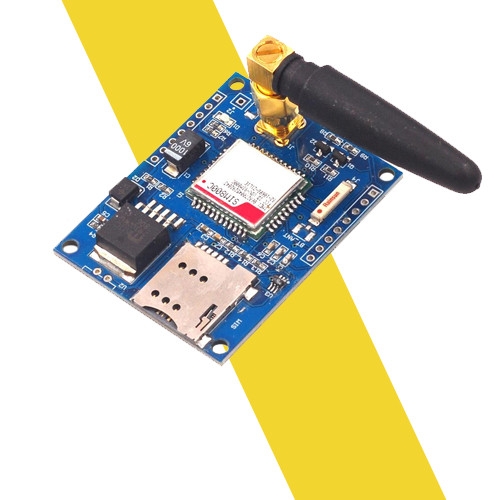

Module Sim800C Mạch GSM GPRS SIM800C

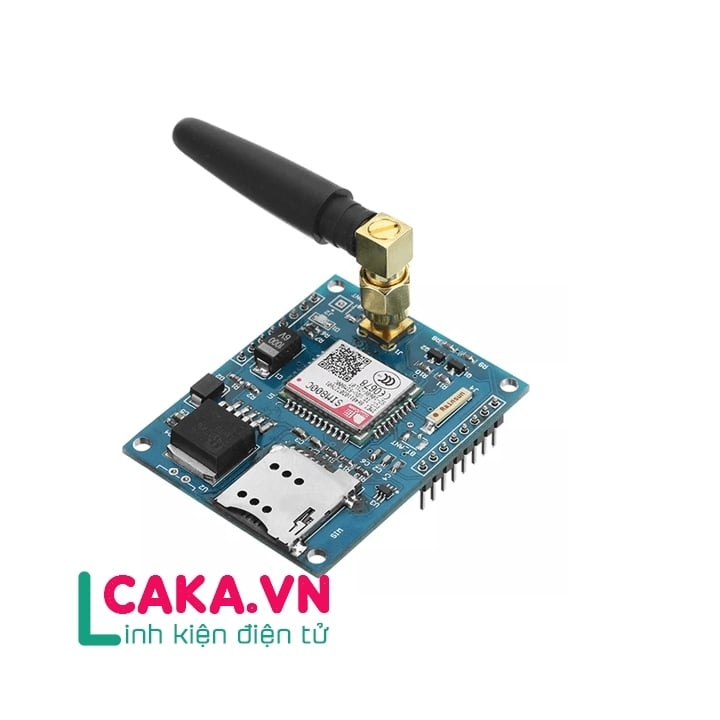

Module Sim800C Mạch GSM GPRS SIM800C
