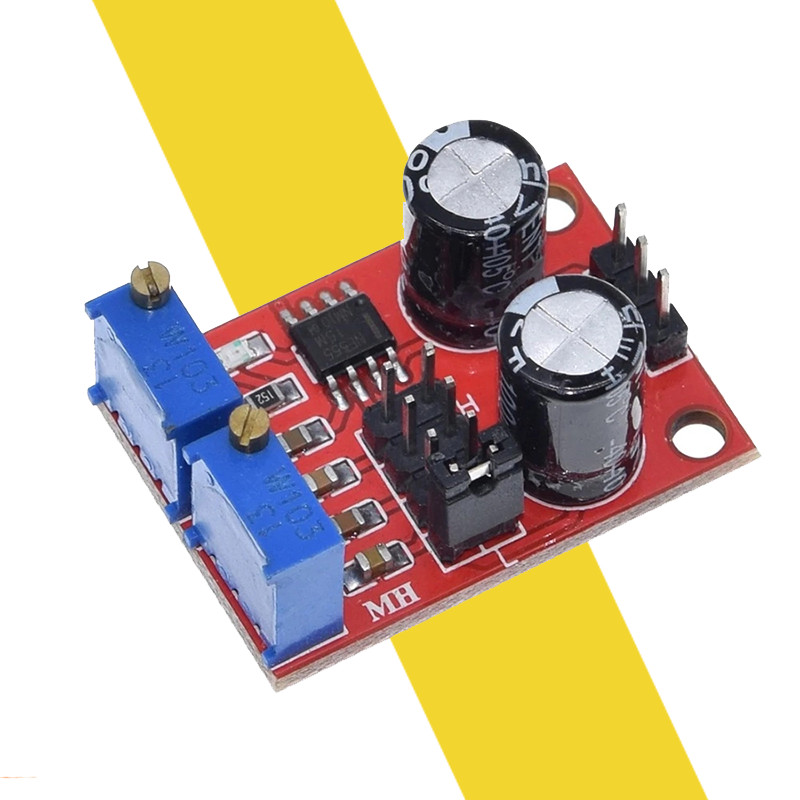

Mạch tạo xung vuông NE555

Loại: Module Hãng: Đang cập nhật Tình trạng: Còn hàng
15.000₫

Giao hàng toàn quốc

Mô tả

Mô tả đang cập nhật

Mạch tạo xung vuông NE555 được sử dụng để tạo xung vuông với tần số và biên độ có thể điều chỉnh được trên mạch, thích hợp cho các ứng dụng tạo xung, điều khiển động cơ nhanh chậm,....

Điện thế ngõ vào: từ 5 ~ 15VDC. Chú ý: khi nguồn cung là 5V, dòngngõ ra có thể xung quanh giá trị 15mA, khi nguồn cấp là 15VDC thì dòng ngõ ra có thể đạt xung quanh giá trị 35mA.


Mạch tạo xung vuông NE555


Độ lớn áp đỉnh ngõ ra: từ 4.2VPP – 11.4VPP (điện áp ngõ vào khác nhau thì độ lớn áp ngõ ra khác nhau)
Độ rộng xung ngõ (Duty Cycle) ra có thể điều chỉnh được.
Vùng tần số ngõ ra có thể chọn:

  • LF: 1Hz ~ 50Hz
  • IF: 50Hz ~ 1KHz
  • High-frequency: 1KHz ~ 10KHz
  • HF: 10KHz ~ 200KHz

LED chỉ thị ngõ ra: mức thấp: LED On, mức cao: LED Off, Mức bình thường: LED nhấp nháy
Độ lớn Maximum dòng ngõ ra :

  • >=15mA (khi nguồn ngõ vào 5V)
  •  >=35mA(khi nguồn ngõ vào là 12V)

Tần số ngõ ra có thể điều chỉnh được thông qua công thức sau:

  • T = 0.7(RA + 2*RB) *C
  • Trong đó: RA, RB từ 010k.
  • LF khi C = 0.00uF
  • IF khi C = 0.1uF
  • HF khi C = 1uF
  • HF khi C = 100uF
