Cảm biến vật cản hồng ngoại V1 có khả năng thích nghi với môi trường, có một cặp truyền và nhận tia hồng ngoại. Tia hồng ngoại phát ra một tần số nhất định, khi phát hiện hướng truyền có vật cản (mặt phản xạ), phản xạ vào đèn thu hồng ngoại, sau khi so sánh, đèn màu xanh sẽ sáng lên, đồng thời đầu cho tín hiệu số đầu ra (một tín hiệu bậc thấp).
Thông số kỹ thuật Cảm biến vật cản hồng ngoại V1
- IC chính LM358 SMD
- VCC: 3.3V – 5V (có thể dùng nguồn trực tiếp từ vi điều khiển)
- Đầu ra: logic ( 0, 1)
- Kích thước: 3.2×1.4cm
- Khoảng cách phát hiện vật cản: 2 – 30cm (Khoảng cách có thể điều chỉnh bằng biến trở tinh chỉnh)
- Góc phát hiện: 35°
- Đầu ra có thể kết nối trực tiếp với các chân I/O của vi điều khiển hoặc dùng điều khiển Relay
- Biến trở điều chỉnh độ chỉnh VR vuông 10K.

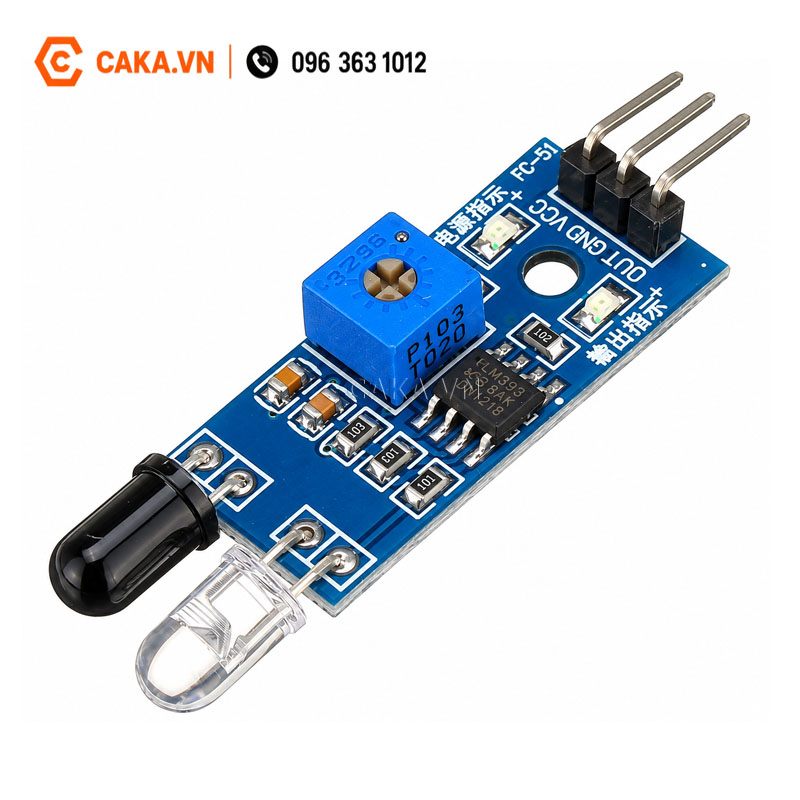

Cảm biến vật cản hồng ngoại V1
Ứng dụng cảm biến vật cản hồng ngoại V1
Cảm biến vật cản hồng ngoại V1 IR Infrared Obstacle Avoidance được sử dụng để nhận biết vật cản bằng ánh sáng hồng ngoại, cảm biến có cách sử dụng đơn giản với biến trở chỉnh khoảng cách nhận biết vật cản, ngõ ra dạng Digital dễ dàng giao tiếp và lập trình với Vi điều khiển, thích hợp để làm các ứng dụng Robot tránh vật cản, báo trộm, mô hình cửa tự động,
IR Infrared Obstacle Avoidance
Cảm biến vật cản hồng ngoại V1. Khoảng cách làm việc hiệu quả 2 ~ 5cm, điện áp làm việc là 3.3 V đến 5V. Độ nhạy sáng của cảm biến vật cản hồng ngoại được điều chỉnh bằng chiết áp, cảm biến dễ lắp ráp, dễ sử dụng,

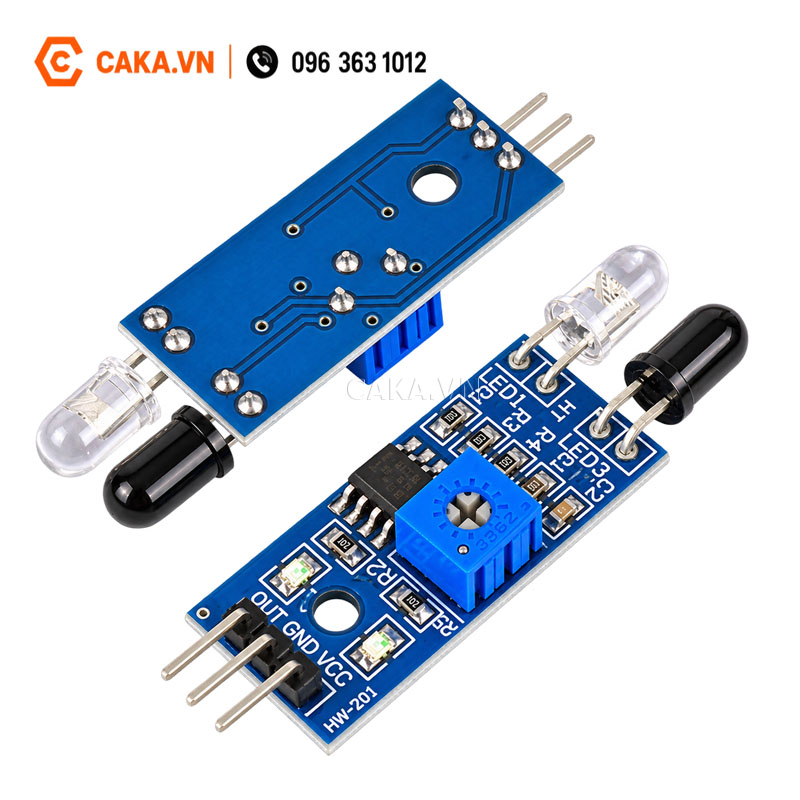

Module Thu Phát Hồng Ngoại V1
