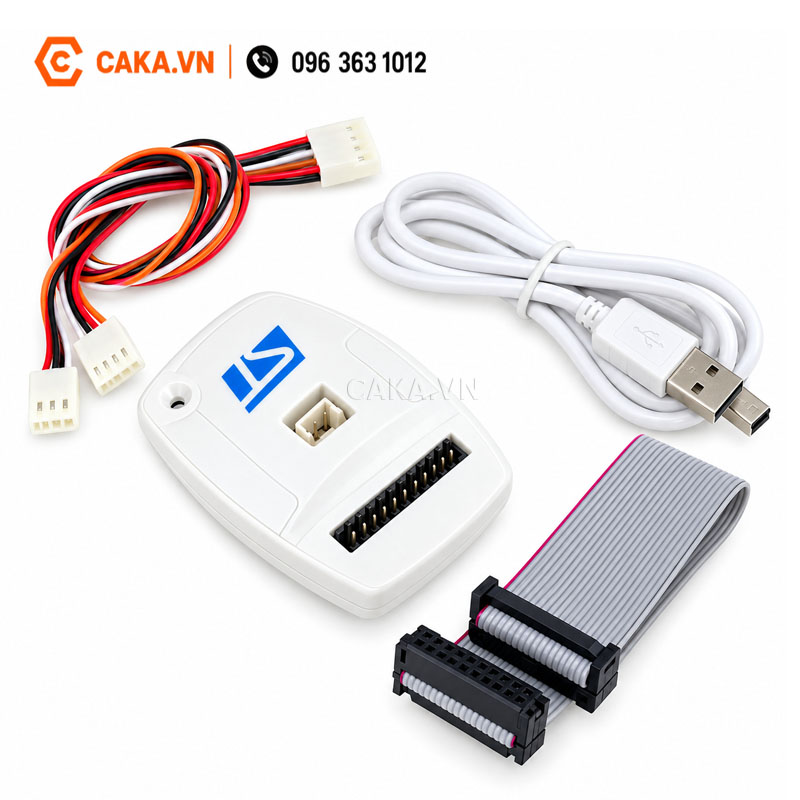

ST-LINK V2 Mạch Nạp STM8 STM32 ST-LINK/V2
Tính năng

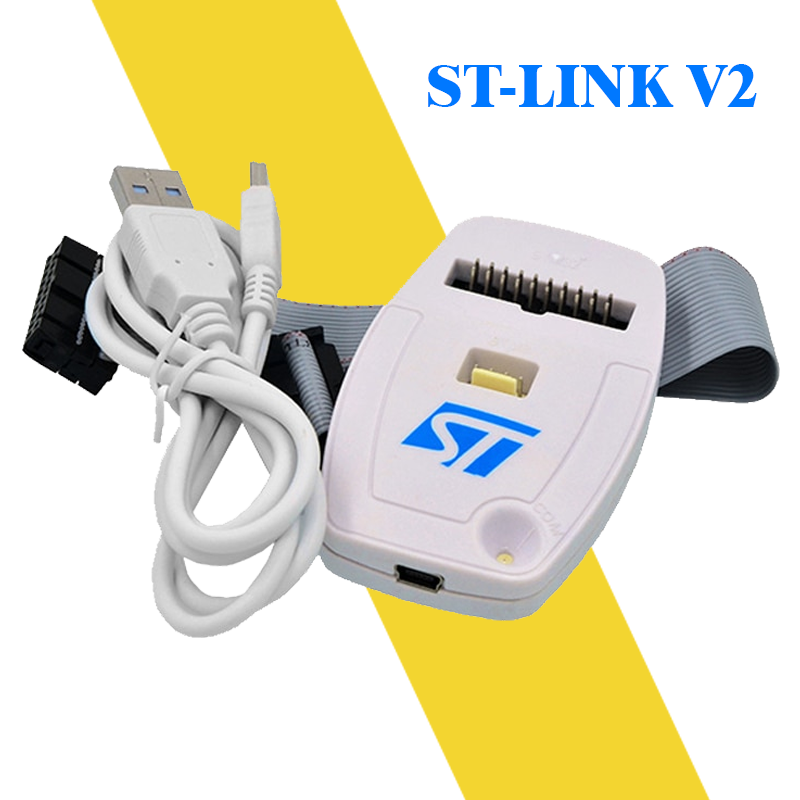

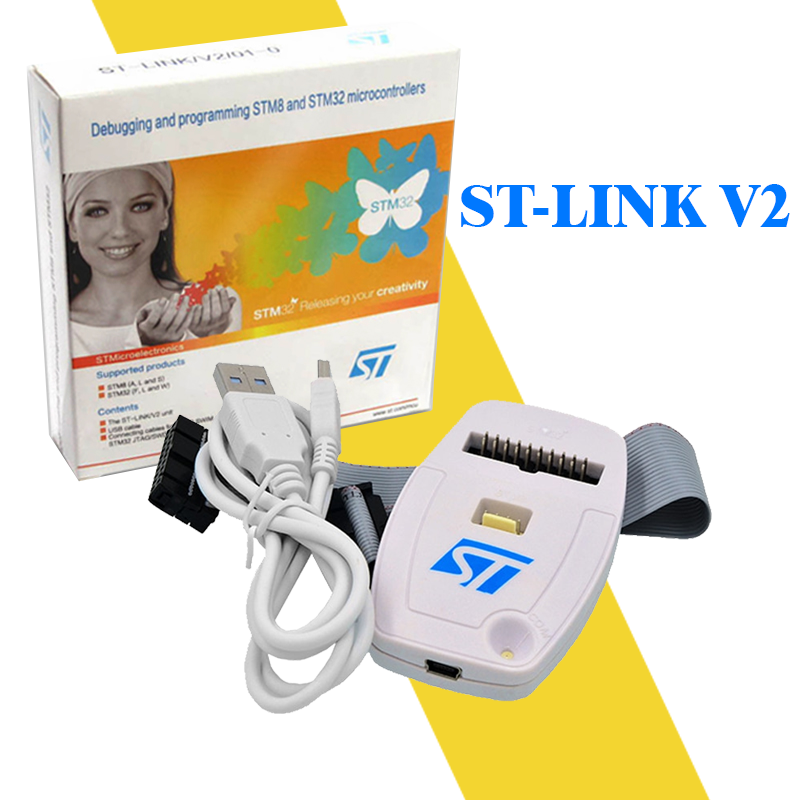

ST-LINK V2 Mạch Nạp STM8 STM32 ST-LINK/V2 là một trình gỡ lỗi và lập trình cho họ vi điều khiển STM8 và STM32. Mô-đun tích hợp giao tiếp dây đơn (SWIM) và JTAG/SWD được sử dụng để giao tiếp với bất kỳ vi điều khiển STM8 hoặc STM32 nào nằm trên bo mạch ứng dụng.
Bộ nạp sử dụng đầy các ứng dụng STM8 giao tiếp USB với ST Visualicro (STVD) hoặc ST Visual Program (STVP) của STMicroelectronic, sử dụng đầy đủ các ứng dụng STM32 sử giao tiếp với USB để kết nối với Atollic, IAR, Keil hoặc TASKING.
Các tính năng chính
- Nguồn điện 5 VDC được cung cấp bởi cổng USB
- Giao tiếp USB 2.0
- Cáp USB chuẩn A đến mini B
- Tính năng cụ thể của SWIM
- Điện áp ứng dụng từ 1,65~5,5 VDC
- Hỗ trợ các chế độ SWIM tốc độ thấp và tốc độ cao
- Tốc độ lập trình SWIM: 9,7 Kbytes/s ở tốc độ thấp và 12,8 Kbytes/s
- Cáp SWIM để kết nối với ứng dụng thông qua kết nối tiêu chuẩn ERNI (ref: 284697 hoặc 214017) hoặc ngang (ref: 214012)
- Cáp SWIM để kết nối với ứng dụng thông qua đầu pin hoặc đầu nối chân 2,54 mm
- Các tính năng cụ thể của JTAGChương trình cập nhật trực tuyến được hỗ trợ (DFU)
- Điện áp ứng dụng từ 1,65 V đến 3,6 V trên giao diện JTAG và đầu vào dung sai 5V
- Cáp JTAG để kết nối với một tiêu chuẩn JTAG 20-pin sân 2.54 mm kết nối
- Đèn LED hiển thị trạng thái trong quá trình giao tiếp với máy PC
- Nhiệt độ hoạt động 0~50°C
Ứng dụng mẫu.
Kết nối máy tính và bảng ứng dụng STM8 / STM32 thông qua ST-LINK / V2 để thiết lập kết nối phần cứng:
ST-LINK V2 Mạch Nạp STM8 STM32 ST-LINK/V2
Hỗ trợ thiết bị
Microcontrollers supported by STVP release 3.2.8:
Product line | Microcontroller |
STM32 | STM32F100xx, STM32F101xx, STM32F102xx, STM32F103xx, STM32F105xx, STM32F107xx, STM32F2xxx, STM32F4xxx,
STM32L15xx6, STM32L15xx8,STM32L15xxB, STM32L151xC, STM32L151xD, STM32L152xC, STM32L152xD, STM32L162xD,
STM32TS60,
STM32W108C8, STM32W108xB, STM32W108xC, STM32W108xZ |
STM8 | STM8AF51x, STM8AF52x, STM8AF61x, STM8AF62x,STM8AH51x, STM8AH61x,
STM8S003K3, STM8S003F3, STM8S005C6, STM8S005K6, STM8S007C8, STM8S103xx, STM8S105xx, STM8S207xx, STM8S208xx, STM8S903F3, STM8S903K3,
STM8L101xx, STM8L15x, STM8L16x,
STM8TL52x4,STM8TL53x4 |
SW DRIVERS
Trong khi kết nối ST-LINK / V2 với máy tính qua giao diện USB, cần phải cài đặt trình điều khiển USB và phải được cài đặt đúng cách trước tiên.
Nhấp vào liên kết dưới đây để tải về:
ST-LINK/V2 USB driver for Windows 7, Vista and XP
ST-LINK V2 Mạch Nạp STM8 STM32 ST-LINK/V2
Kết nối với các ứng dụng STM8

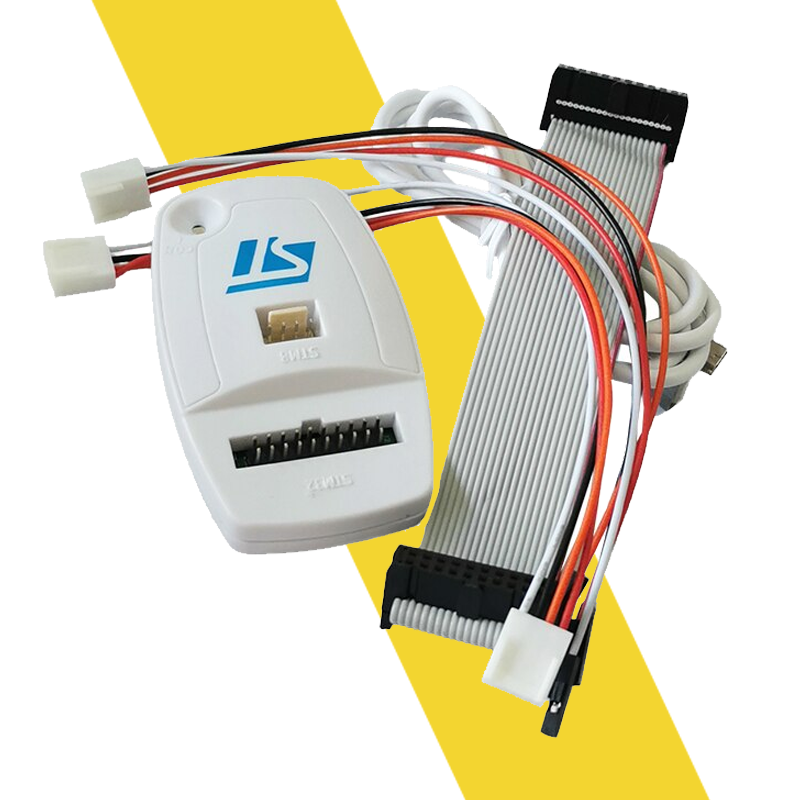

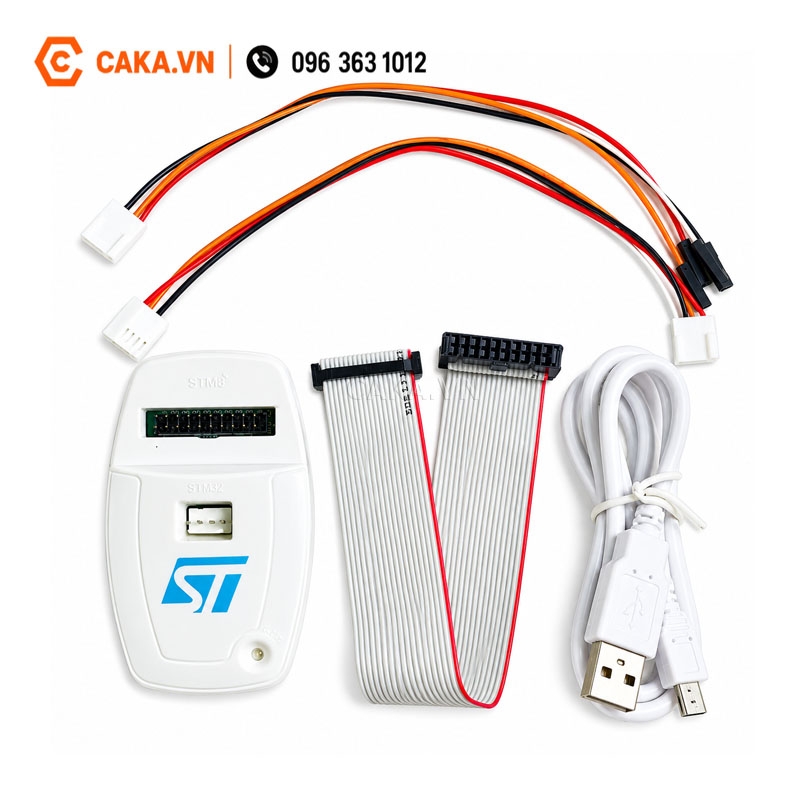

ST-LINK / V2 nên được kết nối với ứng dụng STM8 thông qua cáp SWIM. Hai cáp SWIM được cung cấp cùng với sản phẩm:
- Dải băng phẳng SWIM với đầu nối chuẩn ERNI ở đầu và đầu nối 4 chân ở đầu kia
- Dải băng phẳng SWIM kết thúc với một đầu nối 4 chân, 2.54 mm, giá thành thấp ở hai bên
Kết nối với các ứng dụng STM32
Đối với các phát triển STM32, ST-LINK / V2 phải được kết nối với ứng dụng bằng dải băng dẹt JTAG 20 chân dành cho cái-cái tiêu chuẩn được cung cấp.
ST-LINK V2 Mạch Nạp STM8 STM32 ST-LINK/V2
Trạng thái ST-LINK / V2
Đèn LED có nhãn 'COM' trên đầu ST-LINK / V2 hiển thị trạng thái ST-LINK / V2 (bất kể loại kết nối nào). Khi mà:
- Đèn LED nhấp nháy ĐỎ: quá trình liệt kê USB đầu tiên với PC đang diễn ra. Nếu nó tiếp tục nhấp nháy ĐỎ, có thể không tìm thấy trình điều khiển USB.
- Đèn LED màu ĐỎ: giao tiếp giữa ST-LINK / V2 và PC được thiết lập (kết thúc liệt kê).
- Đèn LED nhấp nháy XANH LÁ / ĐỎ: dữ liệu đang được trao đổi giữa mục tiêu và PC.
- Đèn LED màu XANH: lần giao tiếp cuối cùng đã thành công.
- LED là ORANGE: Giao tiếp ST-LINK / V2 với mục tiêu không thành công.
