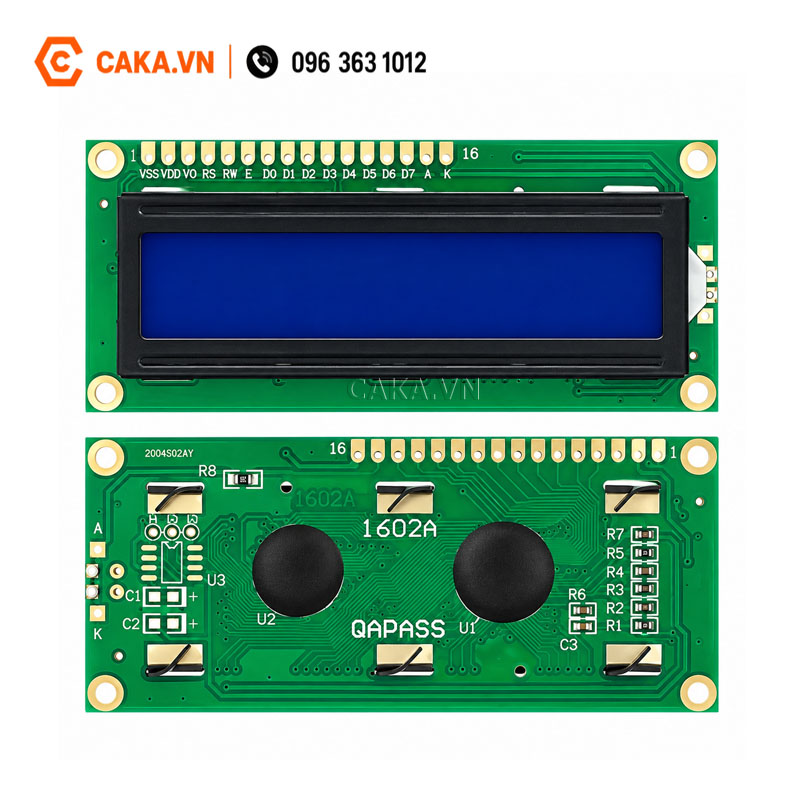

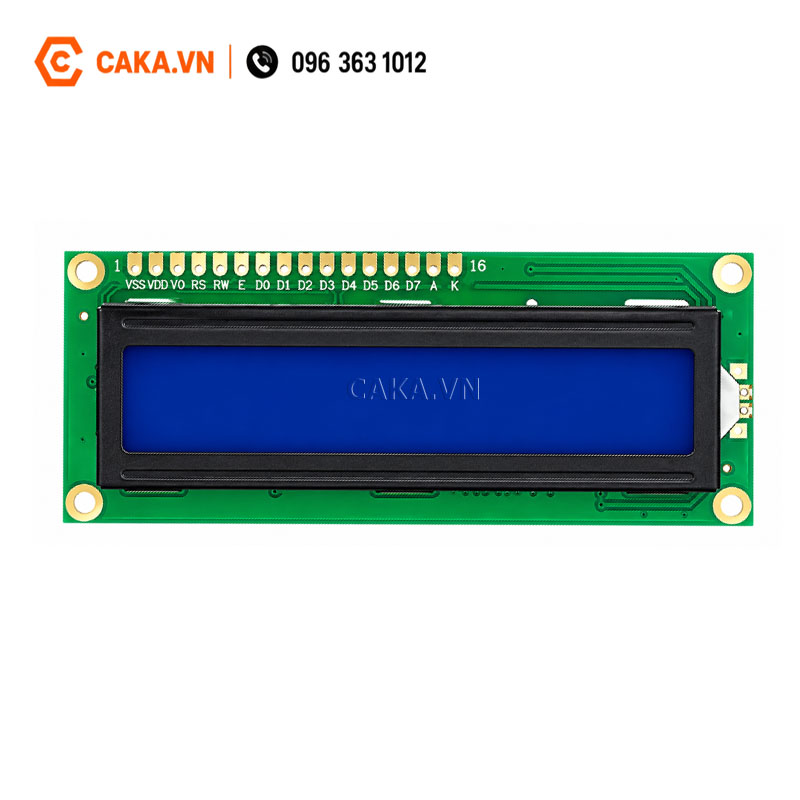

Màn hình text LCD1602 xanh dương, có khả năng hiển thị 2 dòng với mỗi dòng 16 ký tự, màn hình có độ bền cao, rất phổ biến, nhiều code mẫu và dễ sử dụng thích hợp cho những người mới học và làm dự án.
Thông số kỹ thuật:
- Điện áp hoạt động là 5 V.
- Kích thước: 80 x 36 x 12.5 mm
- Chữ trắng, nền xanh dương
- Khoảng cách giữa hai chân kết nối là 0.1 inch tiện dụng khi kết nối với Breadboard.

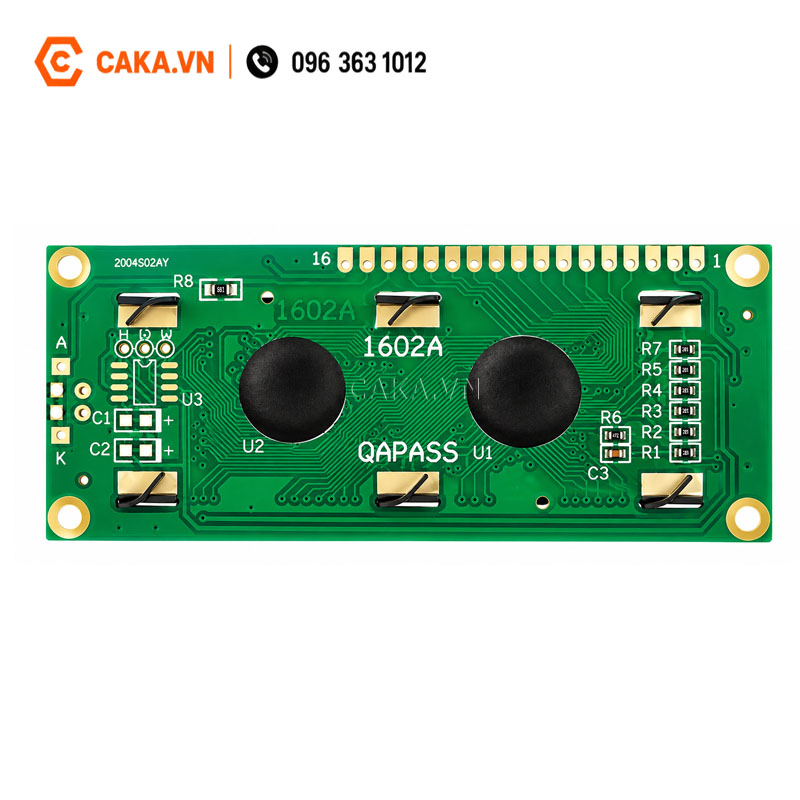

- Tên các chân được ghi ở mặt sau của màn hình LCD hổ trợ việc kết nối, đi dây điện.
- Có đèn led nền, có thể dùng biến trở hoặc PWM điều chình độ sáng để sử dụng ít điện năng hơn.
- Có thể được điều khiển với 6 dây tín hiệu
Màn hình text LCD1602 xanh dương
| Chân |
Ký hiệu |
Mô tả |
Giá trị |
| 1 |
VSS |
GND |
0V |
| 2 |
VCC |
|
5V |
| 3 |
V0 |
Độ tương phản |
|
| 4 |
RS |
Lựa chọn thanh ghi |
RS=0 (mức thấp) chọn thanh ghi lệnh
RS=1 (mức cao) chọn thanh ghi dữ liệu |
| 5 |
R/W |
Chọn thanh ghi đọc/viết dữ liệu |
R/W=0 thanh ghi viết
R/W=1 thanh ghi đọc |
| 6 |
E |
Enable |
|
| 7 |
DB0 |
Chân truyền dữ liệu |
8 bit: DB0DB7 |
| 8 |
DB1 |
| 9 |
DB2 |
| 10 |
DB3 |
| 11 |
DB4 |
| 12 |
DB5 |
| 13 |
DB6 |
| 14 |
DB7 |
| 15 |
A |
Cực dương led nền |
0V đến 5V |
| 16 |
K |
Cực âm led nền |
0V
|
