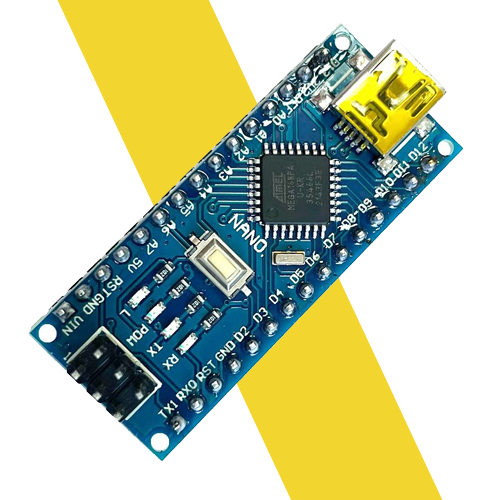

Mạch Arduino Nano V3.0 Chip Atmega168 CH340 5V 16MHz

Mạch Arduino Nano V3.0 Chip Atmega168 CH340 5V 16MHz là một phiên bản mới được xây dựng trên vi điều khiển ATmega168 (16MHz) có kích thước nhỏ và có thể được sử dụng cùng với các bảng mô hình để đi dây không hàn (breadboard). Để giảm kích thước, các thành phần được gắn trên cả hai mặt của PCB.

Bo mạch sử dụng chip CH340G làm bộ chuyển đổi UART-USB, với tần số hoạt động tính bằng 12Mhz, mang lại kết quả ổn định của quá trình trao đổi dữ liệu.

Thông số kỹ thuật:

• Chip CH340G - Giao tiếp USB-UART
• Điện áp đầu vào: 6~12 VDC
• Điện áp đầu ra: 5V/800mA, 3.3V/180mA (Chỉ có ở phiên bản mới)
• Cổng MicroUSB
• Cầu chì reset 500mA

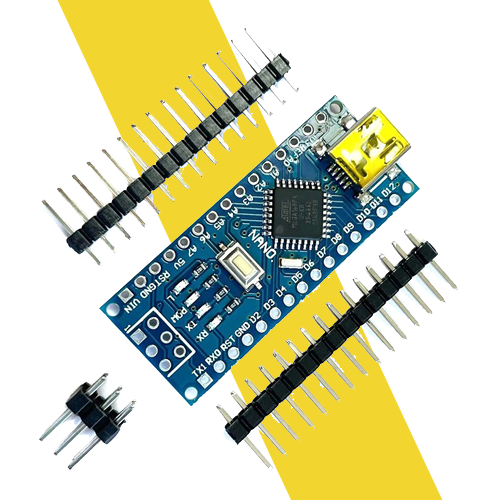

Hình ảnh chưa hàn Mạch Arduino Nano V3.0 Chip Atmega168 CH340 16MHz

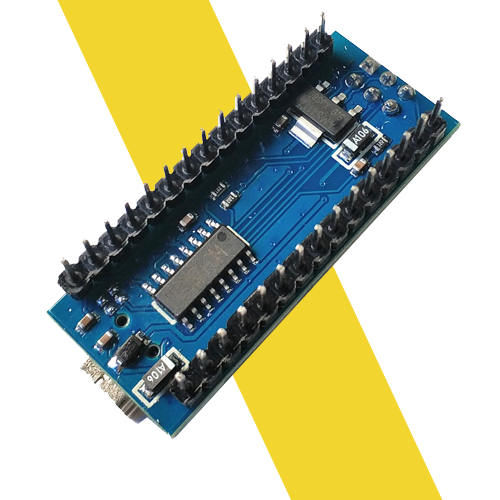

Hình ảnh măt sau Arduino Nano V3.0 Chip Atmega168 CH340 5V 16MHz
