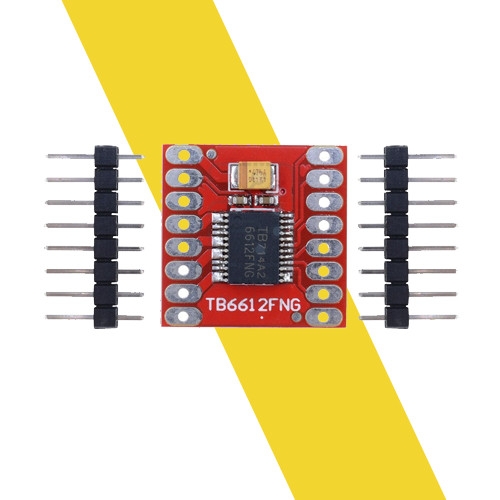

Mạch Điều Khiển Động Cơ DC TB6612 mini
TB6612FNG Motor Driver có thể kiểm soát DC Motors lên đến HAI AT dòng điện không đổi 1.2A (3.2a Đỉnh) INPUT Hai tín hiệu (IN1 và IN2) có thể dùng để điều khiển động cơ ở tại The One chức năng tại Four Chế độ - CW ,. CCW, ngắn phanh và dừng lại . hai đầu ra động cơ (A và B) có thể được điều khiển riêng biệt, tốc độ của mỗi động cơ được điều khiển thông qua một tín hiệu PWM đầu vào với một tần số lên đến 100kHz. các pin STBY nên được kéo cao để tại The Motor OUT STANDBY của Lấy mODE. CJMCU.
Thông số kỹ thuật:
- Điện áp nuôi và cấp mức Logic: 2.7 ~ 5.5V DC.
- Điện áp cấp cho motor Vin tối đa 15VDC.
- Driver hỗ trợ 2 cầu H có thể dùng cho hai động cơ DC hoặc một động cơ bước.
- Tần số hoạt động lên đến 100KHz.
- Dòng ngõ ra liên tục: 1.2A cho mỗi cầu (có thể mắc song song để lên đến 2.4A).
- Bảo vệ quá nhiệt và quá áp.
- Tụ lọc ở cả 2 ngõ cấp nguồn.
- Bảo vệ chống ngược nguồn cấp cho motor.
- Kích thước: 20 x 20m
Mạch Điều Khiển Động Cơ DC TB6612 mini
Điện áp logic Supply (VCC) tại có thể được trong Dải 2.7-5.5VDC, trong khi tại The Motor Supply (VM) của Giới hạn là một điện áp tối đa 15VDC. Xếp hạng tại The lÀ lên đến đầu ra hiện tại 1.2A mỗi kênh (hoặc lên đến 3.2A cho một xung ngắn, đơn).
Tất cả các chân của TB6612FNG được chia ra thành hai "tiêu đề sân", các chân được sắp xếp sao cho các chân đầu vào ở một bên và các chân đầu ra được bật.
Mạch Điều Khiển Động Cơ DC TB6612 mini
