Nhiều chiếc quạt hiện nay được trang bị sẵn điều khiển từ xa giúp người dùng chỉ cần ngồi tại chỗ là có thể dễ dàng điều chỉnh các chức năng mà không cần phải di chuyển lại gần quạt. Nếu bạn đang có nhu cầu sử dụng bộ điều khiển quạt từ xa, tham khảo những thông tin mà Linh kiện điện tử Caka chia sẻ ở bài viết này.
Công dụng của Mạch điều khiển quạt từ xa
Bộ điều khiển từ xa gắn quạt biến quạt bình thường thành quạt có điều khiển từ xa vô cùng tiện dụng với các chức năng như:
- Điều khiển bật tắt từ xa đến 10m
- Điều khiển tốc độ lưu lượng gió(có 3 cấp độ)
- Hẹn giờ thông minh lên đến 7 giờ (ấn nút Timer 1 lần hẹn 1 giờ)
- Chức năng đảo gió thông minh giúp bảo vệ sức khỏe người thân gia đình bạn.
- Chỉ cần bạn có 1 chút hiểu biết về điện là các bạn đã có thể biến những chiếc quạt bình thường đang dùng thành những chiếc quạt có điều khiển từ xa vô cùng tiện dụng.

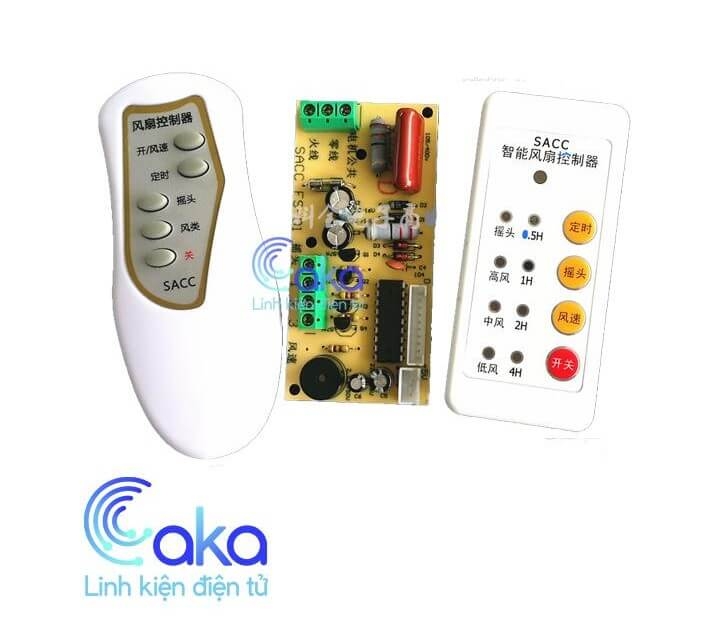

Bộ thiết bị gồm 3 phần chính:
+ Điều khiển từ xa (remote)
+ Điều khiển trực tiếp kèm vi điều khiển
+ Mạch nguồn và công tắc điện tử (triac)
Thông số kỹ thuật Bộ điều khiển quạt từ xa
Điện áp 220V Công suất tải: 80W
Lưu ý: Mạch cần được đấu đúng vị trí. Vì mạch được thiết kế cho điện 220V nên chú ý lắp đặt chắc chắn.
Bộ mạch điều khiển quạt từ xa, có thể điểu khiển trên bảng điều khiển khi điểu khiển hết pin hay do hỏng hóc.
- Điều khiển bật tắt từ xa đến15m.
- Điều khiển tốc độ lưu lượng gió(có 3 cấp độ)
- Hẹn giờ thông minh lên đến 4 giờ
- Chức năng đảo gió thông minh giúp bảo vệ sức khỏe người thân gia đình bạn.

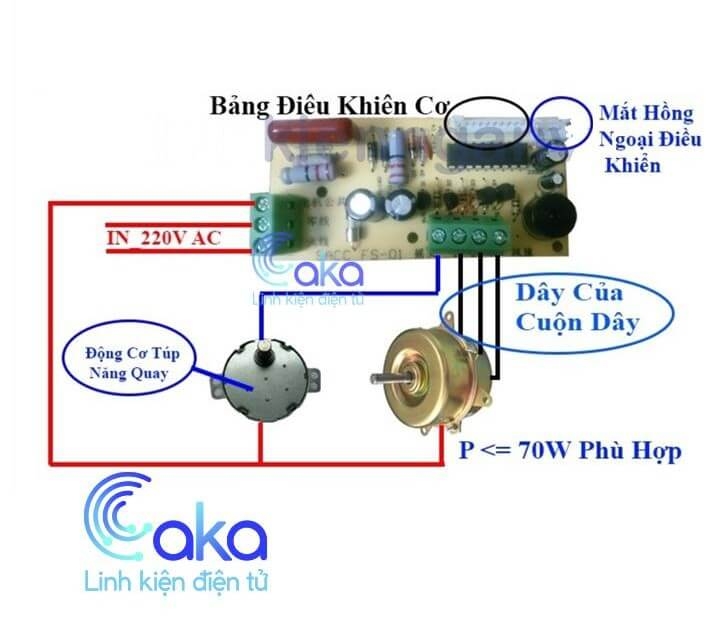

Hướng dẫn sử dụng điều khiển quạt từ xa
Bước 1: Gắn dây điện nguồn vào 2 cọc ACL (dây pha) và ACN (dây trung tính) đảo nhau cũng không sao!
Bước 2: Gắn 1 đầu thiết bị (ví dụ bóng đèn) 1 đầu vào cổng COM, 1 đầu vào 1 trong các cổng T1, T2, T3, T4 sau đó cắm thử điện > nhấn nút ON để chạy thử.
* Loại quạt có mô tơ đảo hướng mình sẽ update cách đấu sau... Trên mạch điều khiển trực tiếp bao bởi 1 vỏ nhựa nên chúng ta có thể dễ dàng dán ra bên ngoài vỏ quạt hoặc thiết bị cần điều khiển rất đẹp mà không cần chế nút, an toàn không lo giật.
