Cách đọc giá trị điện trở qua vạch màu

Ngày 06/07/2019
Cách đọc giá trị điện trở qua vạch màu

Hướng dẫn cách đọc giá trị điện trở qua vạch màu


Trong thực tế, để đọc được giá trị của một điện trở thì ngoài việc nhà sản xuất in trị số của nó lên linh kiện thì người ta còn dùng một qui ước chung để đọc trị số điện trở và các tham số cần thiết khác. Giá trị được tính ra thành đơn vị Ohm (sau đó có thể viết lại thành ký lô hay mêga cho tiện).

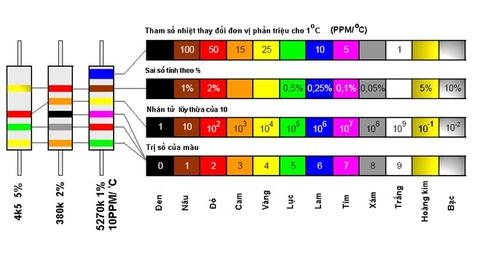

Hướng dẫn cách đọc giá trị điện trở qua vạch màu các bạn xem hình bên dưới và thực hành nhé,



Trong hình Hướng dẫn cách đọc giá trị điện trở qua vạch màu

  • Điện trở ở vị trí bên trái có giá trị được tính như sau:
    R = 45 × 102 Ω = 4,5 KΩ
    Bởi vì vàng tương ứng với 4, xanh lục tương ứng với 5, và đỏ tương ứng với giá trị số mũ 2. Vòng màu cuối cho biết sai số của điện trở có thể trong phạm vi 5% ứng với màu kim loại vàng.
  • Điện trở ở vị trí giữa có giá trị được tính như sau:
    R = 380 × 103 Ω = 380 KΩ
    Bởi vì cam tương ứng với 3, xám tương ứng với 8, đen tương ứng với 0, và cam tương ứng với giá trị số mũ 3. Vòng cuối cho biết giá trị sai số là 2% ứng với màu đỏ.
  • Điện trở ở vị trí bên phải có giá trị được tính như sau:
    R = 527 × 104 Ω = 5270 KΩ
    Bởi vì xanh lục tương ứng với 5, đỏ tương ứng với 2, và tím tương ứng với 7, vàng tương ứng với số mũ 4, và nâu tương ứng với sai số 1%. Vòng màu cuối cho biết sự thay đổi giá trị của điện trở theo nhiệt độ là 10 PPM/°C.

Lưu ý: Để tránh lẫn lộn trong khi đọc giá trị của các điện trở, đối với các điện trở có tổng số vòng màu từ 5 trở xuống thì có thể không bị nhầm lẫn vì vị trí bị trống không có vòng màu sẽ được đặt về phía tay phải trước khi đọc giá trị. Còn đối với các điện trở có độ chính xác cao và có thêm tham số thay đổi theo nhiệt độ thì vòng màu tham số nhiệt sẽ được nhìn thấy có chiều rộng lớn hơn và phải được xếp về bên tay phải trước khi đọc giá trị.

  • Do các điện trở cố định thường có sai số đến 20%, tức là có thể biến đổi xung quanh trị số danh định đến 20%. Cho nên không cần thiết phải có tất cả các trị số 10, 11, 12, 13,... Mặt khác các mạch điện thông thường đều cho phép sai số theo thiết kế. Nên chỉ cần các trị số 10, 15, 22, 33, 47, 68, 100, 150, 200,... là đủ.
