Mạch nạp 8051, Mạch nạp ISP/AVR

Loại: Module Hãng: caka.vn Tình trạng: Còn hàng
69.000₫

Miễn phí vận chuyển đơn hàng từ 800,000 đ

Mô tả

Mạch nạp 8051, Mạch nạp ISP/AVR giao tiếp với máy tính qua cổng USB với driver tự động nhận không cần cài đặt. AVR ISP hỗ trợ nạp các loại chip ATmel AVR, 8051 (họ AT89S) và EEPROM.

Mạch nạp 8051, Mạch nạp ISP/AVRMạch nạp AVR ISP giao tiếp với máy tính qua cổng USB với driver tự động nhận không cần cài đặt. AVR ISP hỗ trợ nạp các loại chip ATmel AVR, 8051 (họ AT89S) và EEPROM. Mạch nạp Avr Isp Usb_Asp vỏ nhôm là phiên bản nạp tốc độ cao cho AVR Và 89S. Mạch nạp này chạy trên tích hợp trên WinXP,WIN7, và Win8.

Phần mềm : tại đây





Thông số kỹ thuật Mạch nạp AVR 8051.



  • Mạch nạp usb asp chuyên nạp cho dòng Vi điều khiển AVR.
  • Giao tiếp và cấp nguồn qua cổng USB 5VDC.
  • Cổng nạp chuẩn ISP 10 pins.
  • Hỗ trợ set Fuse bit.
  • Onboard ATMega8(L).
  • Onboard over-current protection.
  • 3.3V and 5V logic level Selection jumper (JP1)
  • Self program (firmware update) jumper (JP2)
  • Clock Speed control Jumper (JP3)
  • USB Type A connector for directly pluging in to PC USB port
  • On board power and programmer status LEDs
  • Supported OS: Windows 8, Windows 7, Works under multiple platforms. Linux, Mac_OS_X and Windows are tested.

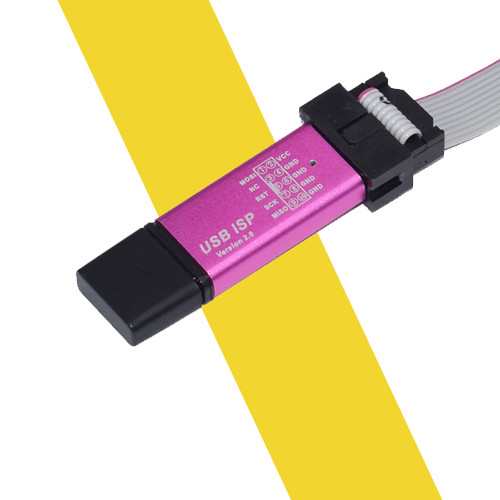

Mạch nạp Avr Isp Usb_Asp 8051 vỏ nhôm



Sơ đồ chân mạch nạp AVR 8051



  • Nạp cho epprom 24Cxx
  • (RST)MCLR-Not Connect
  • VDD-Vcc
  • GND-Vss
  • (MISO)PGD – Not Connect
  • (SCK)PGC -SCL
  • (MOSI)AUX-SDA
  • Chú ý phải có trở từ 2-10k kéo lên dương nguồn ở các chân SCL và SDA.





Mạch nạp 8051, Mạch nạp ISP/AVR



Mạch nạp AVR ISP 8501 hỗ trợ các dòng chip.



  • ATTiny12, ATTiny13, ATTiny15, ATTiny24, ATTiny25
  • ATTiny26, ATTiny2313, ATTiny44, ATTiny45, ATTiny84
  • ATTiny85, AT90S2313, AT90S2323, AT90S2343, AT90S1200
  • AT90S8515, AT90S8535, ATMEGA48, ATMEGA8, ATMEGA88
  • ATMEGA8515, ATMEGA8535, ATMEGA16, ATMEGA162
  • ATMEGA163, ATMEGA164, ATMEGA165, ATMEGA168
  • ATMEGA169, ATMEGA169P, ATMEGA32, ATMEGA324
  • ATMEGA325, ATMEGA3250, ATMEGA329, ATMEGA3290
  • ATMEGA64, ATMEGA640, ATMEGA644, ATMEGA645
  • ATMEGA6450, ATMEGA649, ATMEGA6490, ATMEGA128
  • ATMEGA1280, ATMEGA1281, ATMEGA2560, ATMEGA2561
  • AT90CAN32, AT90CAN64, AT90CAN128, AT90PWM2, AT90PWM3
  • AT89S51, AT89S52
