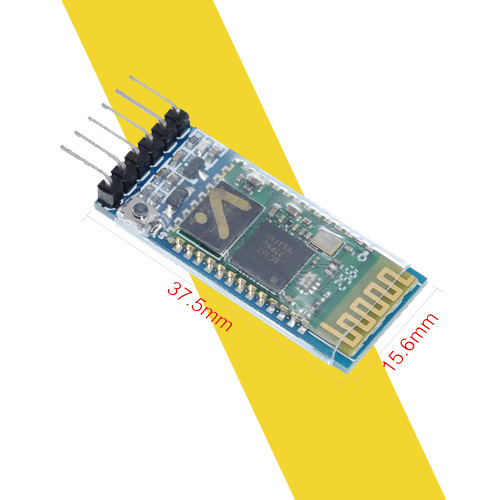

Mạch thu phát Bluetooth HC-05 được thiết kế nhỏ gọn ra chân tín hiệu giao tiếp cơ bản và nút bấm để vào chế độ AT COMMAND, mạch được thiết kế để có thể cấp nguồn và giao tiếp qua 3.3VDC hoặc 5VDC, thích hợp cho nhiều ứng dụng khác nhau: Robot Bluetooth, điều khiển thiết bị qua Bluetooth,....
Tài liệu tham khảo
Thông số kỹ thuật:
- Điện áp hoạt động: 3.3 ~ 5VDC
- Mức điện áp chân giao tiếp: TTL tương thích 3.3VDC và 5VDC.
- Dòng điện khi hoạt động: khi Pairing 30 mA, sau khi pairing hoạt động truyền nhận bình thường 8 mA.
- Baudrate UART có thể chọn được: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
- Support profiles: Bluetooth serial port (master and slave)
- Bluetooth protocol: Bluetooth specification v2.0 + EDR
- Frequency: 2.4 GHz ISM band
- Modulation: GFSK (Gaussian frequency shift keying)
- Transmit power: =4 dBm, class 2
- Sensitivity: =-84 dBm at 0.1% BER
- Rate: Asynchronous: 2.1 Mbps (max.)/160 kbps
- Synchronous: 1 Mbps/1 Mbps
- Security features: authentication and encryption
Mạch thu phát Bluetooth HC-05 Khi kết nối với máy tính, HC-05 sẽ nhận như 1 cổng COM ảo ở chế độ truyền Haft Duplex tức trong 1 thời điểm chỉ có thể truyền hoặc nhận tín hiệu.
Thiết lập mặc định.
- Thiết lập UART mặc định: Baudrate 38400 hoặc 9600, N, 8, 1.
- Pairing code mặc định: 1234 hoặc 0000.
- Để vào chế độ AT COMMAND, bấm giữ nút bấm, thả nút bấm sẽ thoát chế độ AT COMMAND, lưu ý các lệnh AT đều là chữa in hoa.

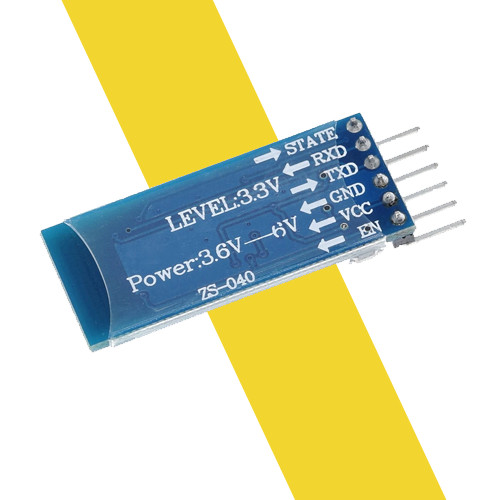

- Chân EN chỉ nhận mức logic TTL 3V3. Không có chức năng chọn vào chế độ AT COMMAND.
